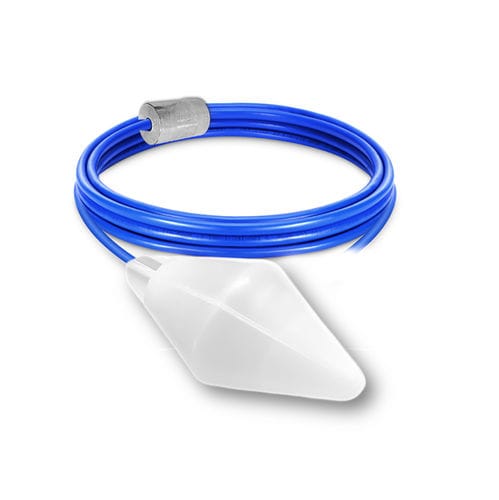

Interruptor de nivel de inclinación SOBA EP

de flotadorpara aguapara depósito

Presentación
Regulador de nivel SOBA EP certificado ACS, diseñado para inmersión permanente en instalaciones de agua potable. Fabricado con materiales aptos para uso alimentario y equipado con un lastre ajustable en acero inoxidable AISI 316L para un control preciso de nivel en depósitos y sistemas de agua potable.

Funcionamiento
El SOBA EP funciona por basculamiento: el flotador sube y baja con el nivel del líquido y acciona un microinterruptor mecánico interno al alcanzar el ángulo predeterminado. El cable dispone de 3 conductores (COM, NO, NC) para seleccionar el modo de conexionado. Puede usarse en pareja para controlar niveles mínimos y máximos. No recomendado para aguas muy turbulentas o con agitación intensa.

Modos de funcionamiento

• Modo vaciado: la posición alta activa la bomba para evitar desbordamientos; la posición baja corta el circuito cuando el depósito está vacío.
• Modo llenado: el circuito se cierra (NC) en posición baja, arrancando la bomba para llenar el depósito.

Instalación y ajuste del lastre
La fijación del lastre en el cable determina el ángulo de conmutación y el recorrido de nivel. El ajuste del contrapeso permite adaptar el regulador a diferentes densidades y a turbulencias leves. Valores orientativos: Y min = 10 cm → X ≈ 25–30 cm; Y max = 30 cm → X ≈ 45–50 cm. Para ajustar: desenganchar el lastre AISI 316L del anillo tórico, mover el anillo a la posición deseada y volver a fijar el lastre en el cable.

Accesorios recomendados

• FIXCAB: accesorio de fijación del cable para suspensión y ajuste fino.
• Relé de control (p.ej. AT-DR07) para interfaz con alarmas, bombas y automatismos.

Puntos clave

• Detección por basculamiento del flotador.
• Ángulo de conmutación preciso: +/- 25°.
• Lastre regulable en acero inoxidable AISI 316L para ajustar el punto de giro.
• Carcasa biconica lisa que limita la acumulación de depósitos y reduce mantenimiento.

Especificaciones técnicas

• Ángulo diferencial: +/- 25°
• Densidad de fluidos admitida: 0,70–1,15 kg/dm³
• Alimentación / características eléctricas: 12, 24, 48 V AC/DC; hasta 250 VAC — capacidad de corte 16 (6) A (16 A resistivo; 6 A inductivo)
• Presión de servicio máxima: 3,5 bar
• Temperatura máxima: 85 °C
• Grado de protección: IP68
• Carcasa: copolímero de polipropileno (certificado ACS)
• Cable: 3 x 1 mm², EPDM (certificado ACS)
• Peso del flotador sin cable: ~200 g
• Lastre: ~230 g acero inoxidable AISI 316L
• Longitudes de cable (a petición): 5, 6, 10, 13, 15, 20, 25, 30 m
