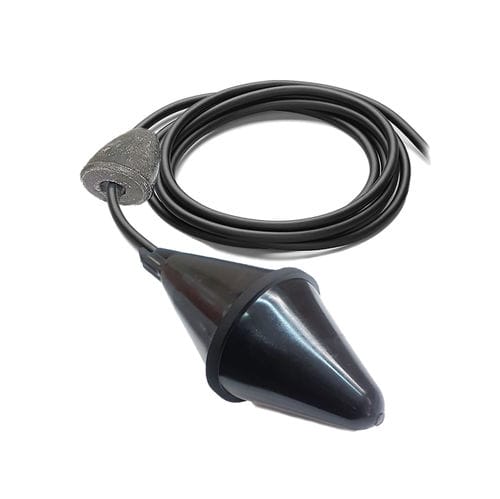

Interruptor de nivel de flotador SOBA HR HY

para líquidospara el control de bombaspara depósito

Presentación
El regulador de nivel SOBA HR HY está diseñado para el control automático de bombas y la regulación de nivel en líquidos agresivos o corrosivos. Presenta una envoltura vulcanizada HR HY (Hypalon) de doble pared y forma biconica, un contacto inversor (COM/NO/NC) y un lastre de resina de 250 g regulable en el cable para ajustar el punto de giro y funcionar en una amplia gama de densidades.

Funcionamiento
El dispositivo funciona por basculamiento: la boya sube y baja con el nivel del líquido y acciona el microinterruptor cuando se alcanza la posición predeterminada. El cable de 3 conductores (COM, NO, NC) permite seleccionar el modo de llenado o vaciado durante el conexionado. Con dos boyas idénticas se pueden controlar niveles mínimo y máximo de un depósito.

Características y ventajas clave

• Envoltura biconica vulcanizada HR HY (Hypalon) para resistencia a líquidos agresivos.
• Lastre regulable en resina (250 g) en el cable para ajustar el punto de conmutación.
• Contacto inversor NO/NC (3 conductores: COM, NO, NC) para control directo o mediante relé.
• Forma hidrodinámica que reduce la acumulación de impurezas y el mantenimiento.
• Apta para una amplia gama de densidades de fluidos.
• Grado de protección IP68; diseñada y fabricada en Francia.

Modos de uso

• Modo vaciado: el interruptor para la bomba para proteger el equipo cuando el depósito está vacío.
• Modo llenado: el interruptor activa la bomba para llenar el depósito cuando la boya está en posición baja (cableado NC).
• Funciones de alarma alta/baja para protección contra sobrellenado o marcha en vacío.

Características eléctricas (extracto)
Ejemplos de alimentación: 12, 24, 48 VAC/VDC; 250 VAC/VDC 50/60 Hz. Capacidad de corte: 16 (6) A (16 A resistivo; 6 A inductivo). Ejemplos en continua: 48 V — resistivo 1,5 A / inductivo 0,8 A; 12 V — 100 mA; 24 V — 10 mA.

Instalación y uso
El lastre es ajustable en el cable: mover el contrapeso modifica la diferencia de niveles necesaria para el basculamiento (mayor distancia lastre/boya aumenta la diferencia de niveles). Valores orientativos: Y min = 10 cm -> X 25–30 cm; Y max = 30 cm -> X 45–50 cm. El cable puede suministrarse a medida para evitar empalmes inadecuados. La boya debe suspenderse por la funda del cable (accesorio recomendado: FIXCAB). Las conexiones eléctricas externas deben realizarse en una caja estanca situada fuera del depósito.

Especificaciones técnicas

• Ángulo diferencial: +/- 25°
• Densidad de fluidos admisible: 0,70 a 1,10 kg/dm³
• Presión máxima de servicio: 4 bar
• Temperatura máxima: 90 °C
• Grado de protección: IP68
• Envoltura: biconica Hypalon (HR HY)
• Cable: 3 conductores 1 mm²
• Peso de la boya (sin cable): 295 g
• Lastre: 250 g resina cargada (regulable)
• Longitudes de cable (serie): bajo pedido

Notas
No recomendado para líquidos agresivos con fuerte turbulencia. Si su instalación está en zona con riesgo explosivo, elija el modelo certificado ATEX SOBA EX.
