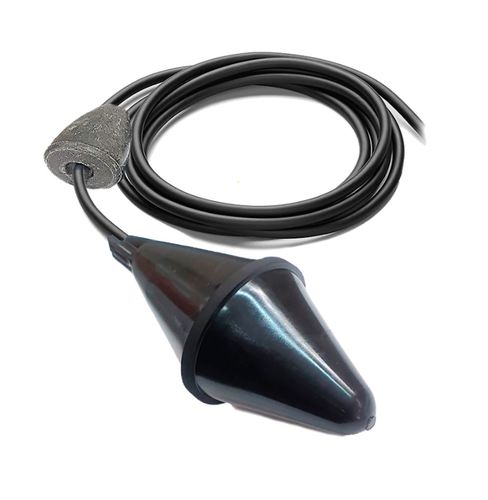

Interruptor de nivel de inclinación SOBA EX

de flotadorpara líquido corrosivopara depósito

Presentación
Diseñado para el control de nivel en atmósferas explosivas (zonas 0, 1, 2 gas y 20, 21, 22 polvo), el regulador de nivel SOBA EX certificado ATEX presenta una carcasa bicónica HR HY (Hypalon de alta resistencia) vulcanizada en prensa que garantiza doble estanqueidad y resistencia frente a líquidos agresivos y corrosivos. Se suministra con un lastre de resina de 250 g regulable en el cable, que permite adaptarse a distintas densidades y optimizar el punto de giro de la boya. El dispositivo debe instalarse con un relé de seguridad intrínseca.

Principio de funcionamiento
El SOBA EX funciona por detección por inclinación: la boya sigue el nivel del líquido y acciona un microinterruptor mecánico interno cuando se alcanza el nivel prefijado, abriendo o cerrando el circuito (modo llenado o vaciado). El cable incluye tres conductores (COM, NO, NC) para seleccionar el modo de conexionado. Se pueden usar dos boyas del mismo tipo para controlar niveles mínimo y máximo.

Modos de funcionamiento

• Modo vaciado: en posición alta la boya conmuta para arrancar la bomba (protección contra desbordamiento). Cuando el depósito está vacío, el interruptor se abre para detener la bomba.
• Modo llenado: en posición baja el contacto se cierra (NC) y la bomba arranca para llenar el depósito (protección contra funcionamiento en vacío).

Instalación y posicionamiento del lastre
El punto de conmutación varía según la agitación del líquido, el caudal y, sobre todo, la posición del lastre en el cable. La longitud del cable entre el lastre y el interruptor determina el recorrido necesario para cambiar de estado. El lastre de resina de 250 g suministrado es regulable desmontándolo de su aro de bloqueo/junta tórica y reposicionándolo en el cable. Valores indicativos: min Y = 10 cm → X 25–30 cm; max Y = 30 cm → X 45–50 cm.

Características técnicas

• Ángulo de conmutación: ±25°
• Densidad de fluidos admitida: 0,70 a 1,10 kg/dm³
• Presión máxima de servicio: 4 bar
• Temperatura máxima: 90 °C
• Índice de protección: IP68
• Carcasa bicónica: HR HY (Hypalon de alta resistencia) de doble pared vulcanizada en prensa
• Cable: 3 conductores 1 mm² HR HY
• Peso de la boya (sin cable): 295 g
• Lastre suministrado: 250 g resina cargada, regulable en el cable
• Longitudes de cable (serie): bajo petición (5, 6, 10, 13, 15, 20, 25, 30 m)
• Ejemplos eléctricos:
  VAC (50/60 Hz): hasta 250 V resistivo máx. 10 A; 250 V inductivo máx. 4 A; 24 V resistivo p.ej. 10 mA; 12 V p.ej. 100 mA.
  VDC: 24 V con varios niveles de corriente (p.ej. 10 mA, 8 mA, 0,7 mA según configuración); 12 V p.ej. 3 A / 1,8 A según carga; 5 V p.ej. 1 mA según carga.
