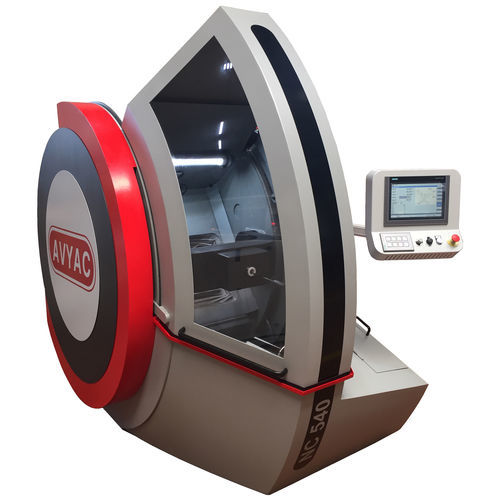

Rectificadora de herramientas para herramienta de corte NC 540

de brocasde electrodospara herramientas de grabado

Centro de rectificado CNC de 5 ejes Avyac NC540: Precisión y alta productividad
Diseñado para satisfacer las exigencias de talleres de producción y afiladores profesionales, el NC540 es una solución de 5 ejes dedicada al rectificado de brocas y herramientas de corte de gran tamaño (HSS y carburo). Su estructura altamente estable garantiza una excelente repetibilidad geométrica, esencial para prolongar la vida útil de sus herramientas.

Capacidades técnicas y versatilidad de herramientas
El NC540 destaca por su capacidad única para trabajar con herramientas de hasta 1000 mm de longitud de serie (y hasta 2000 mm opcionalmente con una extensión de protección segura), en un rango de diámetros de Ø 3 a 40 mm.
El centro de mecanizado maneja de forma nativa una amplia variedad de herramientas y geometrías complejas:
• Brocas helicoidales (hélice derecha/izquierda): con alivio cónico o facetado, adelgazamiento del alma y ángulo de doble punta.
• Brocas de cañón: de 1 o 2 filos, con chaflán, escalón, radio y rompevirutas.
• Herramientas especiales: Brocas escalonadas, brocas para madera (punta de centrado), escariadores (de 3 o 4 filos), machos de roscar, fresas de grabado, punzones y herramientas de centrado.

Especificaciones y componentes industriales
La fiabilidad se basa en la integración de componentes de marcas líderes del sector:
• Control CNC: Disponible con una interfaz B&R intuitiva (Power Panel PPC2100) o como opción de alto rendimiento con el control táctil SIEMENS SINUMERIK ONE / 840D SL.
• Motorización: Motores síncronos equipados con codificadores absolutos (no requiere puesta a cero al arrancar).
• Electrohusillo: Cono ISO 30 o HSK 63 – Potencia de 4,5 kW – Velocidad de 3.000 a 12.000 rpm.
• Indexación y sondeo: Sensor 3D Marposs para la detección y el posicionamiento micrométrico de herramientas.
• Sujeción de herramientas: Neumática automática (pinzas Schaublin W25 o mandriles de 6 mordazas de Ø3 a 40 mm).
• Tren de muelas abrasivas: Diámetro de Ø100 a Ø150 mm (CBN o diamante). Se pueden montar hasta 3 muelas abrasivas simultáneamente.

Productividad y automatización
Para afrontar los retos de rentabilidad de los flujos de trabajo industriales, la Avyac NC540 incorpora tecnologías autónomas avanzadas:
• Carga automática: Una plataforma circular de alto rendimiento con alimentación por gravedad permite cargar hasta 90 herramientas (Ømáx. 25 mm / longitud máxima 450-500 mm).
• Programación diferenciada: La interfaz de software Plug & Play desarrollada internamente permite asignar un programa de afilado y una geometría completamente diferentes a cada herramienta en el cargador, de forma totalmente autónoma.
• Gestión y seguridad de fluidos: Sistema integrado de filtración de aceite o emulsión (cartucho de 5 µm a 20 µm), depurador de niebla centrífugo y opción de extintor automático obligatorio para operaciones con aceite puro.

Calidad y mantenimiento del fabricante
• Origen: Máquina diseñada y fabricada en Francia, ensamblada según rigurosos estándares de robustez (estructura de 2000 kg que garantiza una óptima absorción de vibraciones).
• Mantenimiento remoto: Módem industrial integrado (sistema ETIC TELECOM M2Me) para diagnóstico remoto inmediato por parte de equipos técnicos, lo que reduce drásticamente el tiempo de inactividad de la máquina.
