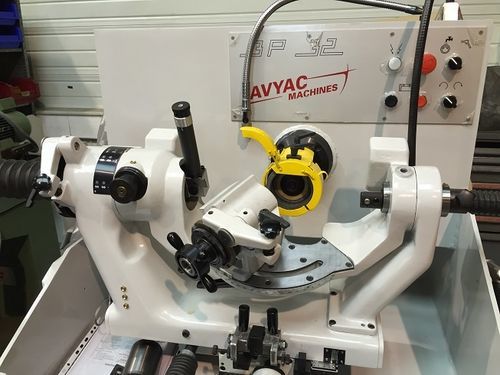

Rectificadora de herramientas de brocas 3P32

manualCBN

Resumen
La 3P32 es una máquina de afilado de brocas para diámetros Ø3 a 32 mm, disponible reacondicionada, retrofiteada o nueva. Está diseñada para la reafilado en taller de brocas y herramientas de corte similares.

Puntos clave

• DIVERSIDAD: Afile brocas HSS y de carburo, brocas para estructura metálica, Gundrills para orificios profundos, fresas de 2 y 3 filos, escariadores y brocas escalonadas.
• RENTABILIDAD: Ejemplo: con 50 brocas HSS reafiladas por día, la 3P32 puede resultar rentable en menos de un año (según coste medio de reafilado).
• SIMPlicidad: Las posiciones de afilado (ángulo de ataque, ángulo de reducción, ángulo de corte) se fijan mediante topes o muescas, evitando lecturas de nonio y reduciendo errores.
• VELOCIDAD: Ciclos de afilado cortos — aproximadamente 2 minutos para una broca HSS de 20 mm.
• CALIDAD: Alta concentricidad del conjunto portacabezas y pinzas (pinzas biconicas con pasos de 0,25 mm) que garantiza simetría de los filos; refrigeración integrada para resultados homogéneos.
• ECONOMÍA: Bajos costes de mantenimiento por piezas de desgaste sobredimensionadas; una sola muela puede realizar alivio y afinado, reduciendo stock de muelas.
• SEGURIDAD: Tecnología probada con cientos de unidades en servicio a nivel mundial.

Aplicación / Tipos de rectificado
Cruciforme, 3 arrugas (3 flautas), chapa, borde de corte con chaflán, 3 labios, Gundrills.

Notas
Disponible reacondicionada, retrofiteada o nueva. Sistema de refrigeración integrado. Una sola muela para alivio y afinado. Sistema de pinzas de alta concentricidad.

Especificaciones técnicas

• Dimensiones (L×A×H): 1 450×1 180×1 050 mm
• Peso: 700 kg
• Diámetros afilables: Ø 3 a 32 mm
• Motor del husillo: 1,1 kW / máx. 4 700 rpm
• Muela: Ø 100 mm – vitrificada, CBN o diamante
• Sistema de refrigeración: Caudal 30 l/min, emulsión
• Tipos de rectificado: cruciforme, 3 arrugas, chapa, chaflán en filo, 3 labios, Gundrills
