Rectificadora de herramientas para herramienta de corte NC 18

de brocasde electrodospara herramientas de grabado

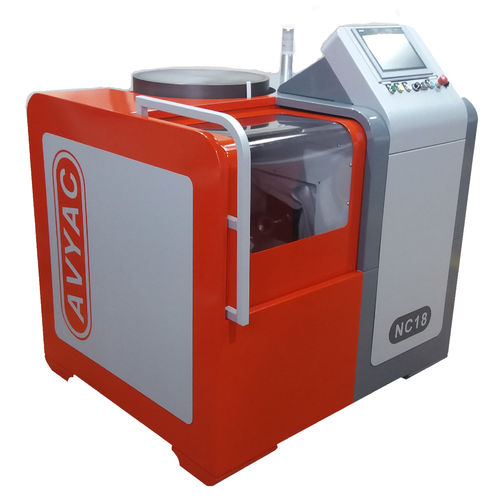

La NC18 es una rectificadora automatizada ultracompacta de 5 ejes diseñada para la producción en serie o el reafilado de brocas y herramientas cilíndricas (de carburo y HSS). Desarrollada en Francia por Avyac Machines, combina una cinemática de carrera ultracorta con automatización completa para maximizar la productividad por unidad de espacio.

Especificaciones técnicas y capacidades de mecanizado
Para satisfacer las exigencias de los talleres de torneado de barras y mecanizado de precisión, la NC18 cuenta con especificaciones rigurosas:

• Capacidad de sujeción: De Ø1 a 8 mm en la configuración estándar (pinzas W12), ampliable hasta 14,5 mm opcionalmente (pinzas W20 o mandril de 6 mordazas).
• Longitud máxima de la herramienta: Hasta 320 mm (o 350 mm según la configuración).
• Accionamiento y muelas abrasivas: Un electrohusillo presurizado y sellado de 2,2 kW (de 6000 rpm a 9000 rpm) acciona directamente muelas abrasivas de diamante o CBN de Ø100 mm sin piezas intermedias, garantizando una concentricidad absoluta.
• Tamaño compacto: Sus dimensiones de 1400 x 1200 x 1500 mm y un peso de 1000 kg facilitan su integración en cualquier línea de producción.

Automatización, precisión y componentes de primera calidad (fiabilidad):
La fiabilidad de la NC18 se basa en el uso de tecnologías probadas de líderes mundiales del sector:

• Controles CNC de última generación: Disponibles de serie con una interfaz B&R intuitiva (Power Panel PPC2100) o como opción de alto rendimiento con el control SIEMENS SINUMERIK ONE / 840D SL en pantalla táctil.
• Sondeo e indexación micrométrica: Integración de una sonda de precisión MARPOSS (precisión de 5 micras) con un palpador doble para la detección automática de la longitud de la broca, la ranura y la posición del labio de la ranura.
• Autonomía de producción: Cargador rotativo automático por gravedad con capacidad para hasta 300 herramientas, combinado con un depósito de refrigerante integrado de 80 litros (caudal de 60 l/min) y un sistema de extinción de incendios integrado, esencial para el funcionamiento autónomo con aceite puro.

Versatilidad geométrica y rentabilidad
El software integrado de Avyac permite a los operarios, tras una formación muy breve (concepto Plug & Play), programar una amplia gama de perfiles con una sola muela abrasiva estándar:

• Herramientas compatibles: Brocas helicoidales (rectificado de alivio cónico o facetado), brocas de 3 ranuras, brocas escalonadas, brocas planas, machos de roscar, brocas de perforación profunda (Gundrills), fresas de 1 a 4 ranuras, punzones centrales, punzones, electrodos de tungsteno y herramientas de grabado.
• Ahorro en costes operativos: Reducción drástica de los tiempos de preparación, cinemática optimizada de 5 ejes para tiempos de ciclo cortos y expulsión neumática suave de la herramienta en aceite para preservar la geometría del filo de corte.
