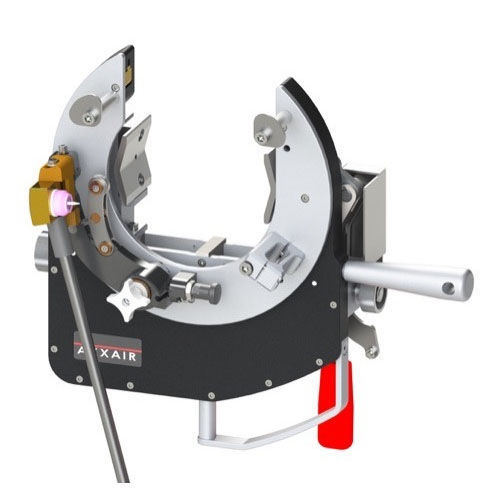

Cabezal de soldadura orbital SATO-115 AVC/OSC

refrigerado por aguaTIGGTAW

Resumen El SATO-115 AVC/OSC de cabeza abierta es un cabezal de soldadura TIG orbital diseñado para diámetros exteriores de tubo de 0,75 a 4,5" (19 a 115 mm). Indicado para sectores exigentes como generación de energía, procesos químicos y petroquímica, proporciona soldaduras uniformes en acero inoxidable y aleaciones especiales.

Funciones clave El control integrado de tensión de arco (AVC) y la oscilación (OSC) permiten un control preciso de la longitud del arco y la posición del electrodo en aplicaciones multipaso. El AVC motorizado mantiene la distancia electrodo–tubo constante y la OSC garantiza distribución uniforme del cordón en paredes gruesas. La cabeza abierta compacta es compatible con la fuente SAXX y un sistema refrigerado por líquido de 200 A para uso en producción continua.

Aspectos técnicos principales

• Rango de diámetro exterior: 0,75 – 4.5" / 19 – 115 mm
• Refrigeración: refrigeración líquida (antorcha refrigerada por agua o por líquido)
• Función: Soldadura TIG orbital con sistema AVC/OSC
• AVC integrado: mantiene distancia electrodo–tubo constante
• OSC: permite soldadura multipaso y distribución uniforme del cordón hasta 12,7 mm de espesor de pared
• Cabezal abierto compacto apto para zonas de acceso restringido
• Sistema líquido 200 A al 100 % ciclo de trabajo para operación continua

Ventajas del producto

• Diseñado para soldadura TIG orbital en tubos de 19 a 115 mm
• AVC integrado mantiene tensión de arco y distancia del electrodo constantes
• Oscilación para soldadura multipaso en paredes hasta 12,7 mm
• Admite soldadura por fusión y con alambre de aportación
• Refrigeración líquida que proporciona 200 A al 100 % ciclo de trabajo
• Desplazamiento axial motorizado: posicionamiento preciso del electrodo ±10 mm
• Pequeño ángulo de giro para trabajos en espacios confinados
• Sistema de sujeción simétrica rápida para mejorar repetitividad
• Mango ajustable para mejor control y ergonomía del operario
• Compatible con la fuente SAXX para prestaciones avanzadas de soldadura orbital

Notas El SATO-115 AVC/OSC está disponible en variantes de motor (motor en línea o motor en ángulo) con referencias específicas; optimizado para inox y aleaciones exóticas, destinado a operaciones industriales continuas.

Especificaciones técnicas

• Descripción: SATO-115 con sistema AVC/OSC
• Motor: motor en línea o motor en ángulo
• Ref.: SATO-115E51 (motor en línea), SATO-115E52 (motor en ángulo)
• Rango de diámetros: 0,75 – 4,5" / 19 – 115 mm
• Ciclo de trabajo 100 %: 200 A
• Diámetro del electrodo: 1/16" o 3/32" / 1,6 o 2,4 mm
• Sistema de refrigeración: sí (refrigeración por líquido / antorcha refrigerada por agua)
• Temperatura máxima de funcionamiento: 40 °C / 104 °F
• Peso unitario: 10,6 kg
• Movimiento axial de oscilación: ±10 mm (0,39")
• Capaz de soldar espesores de pared hasta 12,7 mm (0,500")
