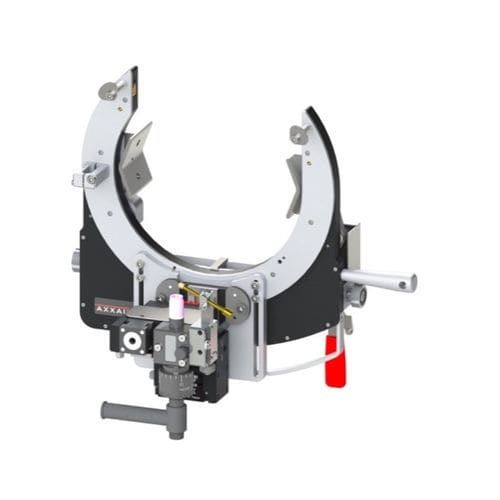

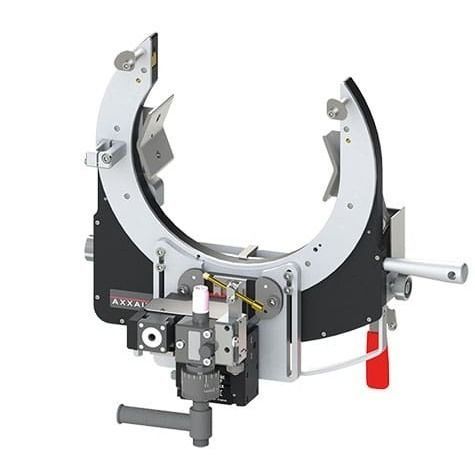

Cabezal de soldadura orbital SATO-220 AVC/OSC

TIGrefrigerado por aguaabierto

Resumen
El cabezal de soldadura TIG orbital de cabeza abierta SATO-220 AVC/OSC está diseñado para soldar tubos de gran diámetro con OD de 1,5 a 8.625 in / 38–220 mm. Orientado a los sectores de petróleo y gas, generación de energía y fabricación pesada, la configuración de cabeza abierta permite el acceso en geometrías complejas y espacios de trabajo restringidos. El equipo integra Control Automático de Voltaje (AVC) y oscilación axial (OSC) para realizar soldaduras TIG multipaso repetibles en juntas de pared gruesa. El AVC mantiene la distancia constante entre electrodo y pieza, mientras que la OSC aporta un movimiento axial controlado que mejora la uniformidad del cordón y la penetración. Unidad refrigerada por líquido, con clasificación de 200 A para funcionamiento continuo.

Características principales

• Rango de OD de tubo: 1,5 – 8.625 in / 38 – 220 mm
• Función: Soldadura TIG orbital con AVC y OSC
• AVC mantiene voltaje de arco y distancia electrodo‑tubo estables
• OSC: oscilación axial motorizada con recorrido de electrodo ±10 mm (0,39 in) para soldaduras multipaso precisas
• Permite soldar con o sin alambre de aporte
• Sistema refrigerado por líquido de 200 A, 100% ciclo de trabajo a 200 A
• Pequeño barrido de rotación para zonas de acceso limitado
• Sistema de sujeción rápida para mayor repetibilidad en el montaje
• Compatible con fuente de alimentación SAXX
• Permite soldar espesores de pared hasta 12,7 mm (0,500 in)

Características técnicas (refrigerado por líquido)
Descripción: SATO-220 con sistema AVC/OSC
Ref. (motor en línea): SATO-220E51
Ref. (motor angular): SATO-220E52
Motor: Opción motor en línea o motor angular
Rango de diámetros: 1,5 – 8.625 in / 38 – 220 mm
Ciclo de trabajo 100%: 200 A
Diámetro del electrodo: 1/16 in o 3/32 in / 1,6 o 2,4 mm
Sistema de refrigeración: Antorcha refrigerada por líquido
Temp. máxima de funcionamiento: 40 °C / 104 °F
Peso unitario: 33,1 lbs / 15,1 kg

Especificaciones técnicas

• Modelo: SATO-220 AVC/OSC
• Rango de diámetros: 1,5 – 8.625 in / 38–220 mm
• Sistema de soldadura: TIG orbital con AVC y OSC
• Referencias: SATO-220E51 (motor en línea), SATO-220E52 (motor angular)
• Ciclo de trabajo: 200 A al 100%
• Diámetro electrodo: 1/16 in o 3/32 in (1,6 o 2,4 mm)
• Refrigeración: Antorcha refrigerada por líquido
• Espesor de pared máximo: hasta 12,7 mm (0,500 in)
• Recorrido de oscilación axial: ±10 mm (0,39 in)
• Temp. máxima de operación: 40 °C / 104 °F
• Peso: 15,1 kg (33,1 lbs)
