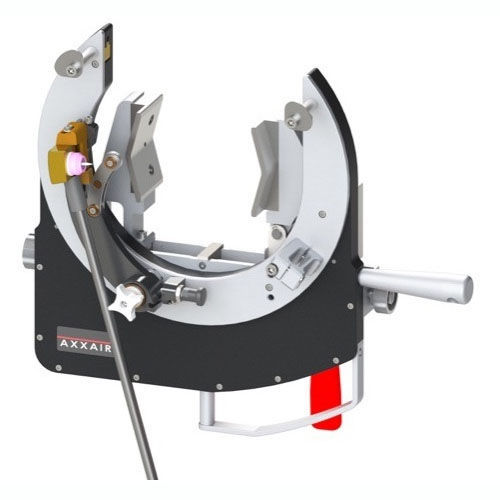

Cabezal de soldadura orbital SATO-170 AVC/OSC

refrigerado por aguaTIGpara ensamblado metálico de precisión

Resumen
El cabezal de soldadura orbital TIG de cabeza abierta SATO-170 AVC/OSC está diseñado para soldar tubos de gran diámetro con diámetros exteriores de 1 a 6.625" (25–170 mm). Indicado para entornos industriales pesados como refinerías, centrales eléctricas y tuberías de proceso a gran escala. Compatible con una amplia gama de materiales, incluidos aceros de alta aleación y metales exóticos.

Funciones clave

• RANGO DE DIÁMETRO DEL TUBO: 1 – 6.625" / 25 – 170 mm
• REFRIGERACIÓN: Antorcha refrigerada por agua o por líquido
• FUNCIÓN: Soldadura TIG orbital con AVC (control de tensión de arco) y OSC (oscilación)

Rendimiento y diseño
El AVC integrado mantiene la distancia electrodo-tubo regulando automáticamente la longitud y la tensión del arco. La OSC motorizada proporciona un barrido axial del electrodo ±10 mm para distribuir el calor y soportar soldaduras multipase y de paredes gruesas. Capacidad 200 A refrigerada por líquido con ciclo de trabajo al 100% para funcionamiento continuo. Barrido de rotación compacto y sistema de sujeción rápido para reducir tiempos de preparación. Compatible con fuentes SAXX.

Ventajas del producto

• Diseñado para soldadura TIG orbital en tubos de 25 a 170 mm
• Control automático de longitud y tensión de arco (AVC)
• Oscilación (OSC) para soldaduras multipase consistentes
• Apto para espesores de pared hasta 12,7 mm
• Sistema 200 A refrigerado por líquido para servicio continuo
• Movimiento motorizado del electrodo para mayor consistencia y precisión
• Pequeño barrido de rotación para acceso en espacios reducidos
• Sistema de sujeción rápido y seguro que reduce el tiempo de preparación
• Construcción resistente para entornos industriales exigentes
• Compatibilidad con fuentes de alimentación SAXX

Características técnicas (refrigerado por líquido)
Descripción: SATO-170 con sistema AVC/OSC
Motor: MOTOR EN LÍNEA / MOTOR EN ÁNGULO
N.º de referencia: SATO-170E51 / SATO-170E52
Rango de diámetros: 1 – 6.625" / 25 – 170 mm
Ciclo de trabajo 100%: 200 A
Diámetro del electrodo: 1/16" o 3/32" / 1,6 o 2,4 mm
Sistema de refrigeración: Sí (antorcha refrigerada por agua / líquido)
Temp. máxima de funcionamiento: 40 °C / 104 °F
Peso unitario: 26,5 lb / 12,7 kg

Detalles adicionales
El barrido axial motorizado (OSC) proporciona un movimiento axial del electrodo de ±10 mm (0,39") para soldaduras multipase mientras el AVC mantiene la distancia constante electrodo-tubo. Empuñadura ajustable y movimiento motorizado del electrodo facilitan la puesta a punto y mejoran la repetibilidad de la soldadura.

Especificaciones técnicas

• Modelo: SATO-170 AVC/OSC
• Referencias: SATO-170E51 (motor en línea), SATO-170E52 (motor en ángulo)
• Rango OD tubo: 25 – 170 mm (1 – 6.625")
• Tipo de soldadura: TIG orbital (AVC y OSC)
• Recorrido de oscilación axial: ±10 mm (0,39")
• Capacidad de corriente: 200 A (refrigerado por líquido)
• Ciclo de trabajo: 100%
• Diámetros de electrodo compatibles: 1/16" o 3/32" (1,6 o 2,4 mm)
• Espesor máximo objetivo: hasta 12,7 mm (0,500")
• Refrigeración: agua / líquido
• Temp. operación máx.: 40 °C / 104 °F
• Peso unitario: 12,7 kg (26,5 lb)
