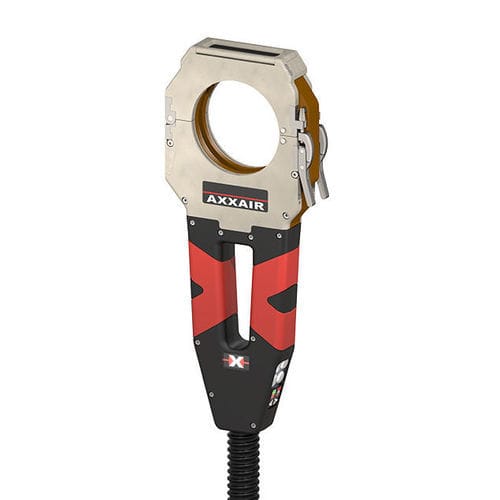

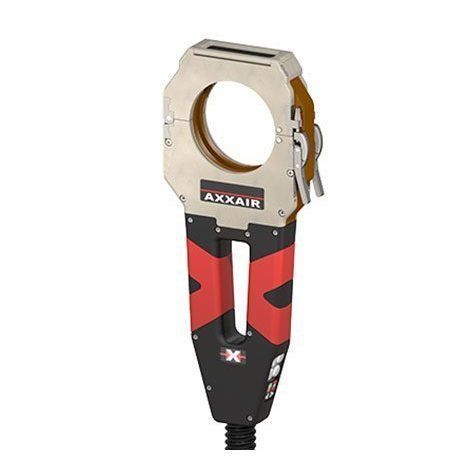

Cabezal de soldadura de gas SATFX-76

refrigerado por aguaorbitalpara tuberías

Datos clave
RANGO Ø TUBO: 0,25 – 3" / 6 – 77 mm
SISTEMA DE REFRIGERACIÓN: Refrigerado por agua
LONGITUD DE CABLE: 8 m (26–27 pies)
Diámetro de electrodo: 1/16" o 3/32" / 1,6 o 2,4 mm

Descripción general
El cabezal de soldadura cerrado SATFX-76 está diseñado para la soldadura orbital en espacios reducidos donde se requieren soldaduras por fusión sin aporte de metal, repetibles y controladas. Adecuado para tubos de acero inoxidable de pared fina (<3 mm) y para aleaciones a base de níquel o titanio sensibles a la oxidación. Su anchura compacta permite su uso en obras con tramos rectilíneos limitados, talleres y salas limpias; sectores típicos: aeronáutica, semiconductores, farmacéutica e industria alimentaria.

Ventajas del producto

• Difusión de gas optimizada para estabilidad del arco y calidad de soldadura constante
• Funcionamiento sin grasa compatible con requisitos de salas blancas y alta pureza
• Mordazas de acero inoxidable para montaje rápido sin herramientas
• Mordazas estándar y anchas para mayor rigidez al soldar accesorios
• Sistema de sujeción con fuerza ajustable para alineación precisa y repetible de los tubos
• Ventana pivotante amplia con lente de soldadura Shade 10 para mayor visibilidad
• Mando a distancia integrado (arranque/parada, gas, rotación del electrodo) con indicador luminoso
• Limpieza y mantenimiento sencillos para reducir tiempos de inactividad
• Casetes opcionales para soldar en espacios muy confinados
• Cable de 8 m para mayor movilidad del operario

Especificaciones
N.º de referencia: SATFX-76
Descripción: Cabezal de soldadura cerrado, cable 8 m, refrigerado por agua
Diámetro del tubo: 0,25 – 3" / 6 – 77 mm
Diámetro del electrodo: 1/16" o 3/32" / 1,6 o 2,4 mm
Peso con cable: 19,62 lbs / 8,9 kg
Ciclo de trabajo (100%): 100 A
Corriente máxima de soldadura: 150 A
Temperatura de funcionamiento: 0 °C a +40 °C (32 °F a 104 °F)
Fuentes de alimentación compatibles: AXXAIR SAXX

Características técnicas

• Modelo: SATFX-76
• Rango Ø tubo: 0,25 – 3" / 6 – 77 mm
• Refrigeración: Por agua
• Diámetro del electrodo: 1/16" (1,6 mm) o 3/32" (2,4 mm)
• Peso con cable: 8,9 kg (19,62 lbs)
• Ciclo de trabajo al 100%: 100 A
• Corriente máxima de soldadura: 150 A
• Rango de temperatura de funcionamiento: 0 °C a 40 °C
• Longitud de cable: 8 m
• Fuentes de alimentación compatibles: AXXAIR SAXX
