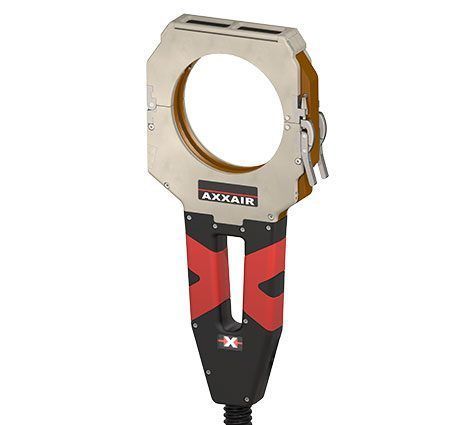

Cabezal de soldadura refrigerado por agua AMX-115

orbitalTIGde alta precisión

Descripción
El cabezal de soldadura cerrado AMX-115 permite realizar soldaduras orbitales TIG repetibles en espacios reducidos, ofreciendo la precisión y el rendimiento de la gama SATFX. Es compatible con varias fuentes de alimentación de soldadura orbital estándar para integrarse en sistemas y líneas de producción existentes.

Aplicaciones y materiales
Diseñado para soldadura orbital por fusión sin aporte de metal. Ideal para tubos inox de pared fina con Ø 0,5–4,5" / 12–115 mm y espesor de pared típicamente inferior a 3 mm. También apto para aleaciones de níquel y titanio sensibles a la oxidación. Sectores típicos: aeroespacial, semiconductores, farmacéutico, procesamiento químico, alimentación y bebidas y otras aplicaciones de alta pureza.

Resumen técnico
RANGO DE DIÁMETROS: 0,5 – 4,5" / 12 – 115 mm
SISTEMA DE REFRIGERACIÓN: Refrigerado por agua
Amplia ventana pivotante con lente de soldadura teinte 10

Ventajas del producto

• Compatible con determinadas fuentes Magnatech, AMI y AXXAIR
• Diseño de perfil estrecho para acceso en espacios confinados
• Difusión de gas optimizada para estabilidad del arco y calidad de soldadura constante
• Funcionamiento sin grasa, apto para salas blancas y entornos de alta pureza
• Refrigeración por agua para operación continua fiable
• Mordazas de acero inoxidable para montaje rápido sin herramientas (opciones de sujeción estándar y ancha)
• Limpieza y mantenimiento sencillos para reducir tiempos de inactividad
• Cable de 8 m (27 ft) para mayor movilidad del operario
• Cassettes (accesorio) diseñados para soldar en zonas confinadas; permiten posicionar antes de fijar el cuerpo de la cabeza
• Sistema de fuerza de sujeción ajustable para garantizar una sujeción máquina constante

Especificaciones (tabla)
Ref. : AMX-115
Descripción : Cabezal de soldadura cerrado con cable de 8 m / 26 ft. Refrigerado por agua. Ver compatibilidad de fuentes más abajo.
Diámetro del tubo : 0,5 – 4,5" / 12 – 115 mm
Diámetro del electrodo : 1/16" o 3/32" / 1,6 o 2,4 mm
Peso con cable : 20,72 lb / 9,4 kg
Ciclo de trabajo al 100% : 100 A
Corriente máxima de soldadura : 150 A
Temperatura de funcionamiento : 0°C a +40°C (32°F a 104°F)

Compatibilidad de fuentes de alimentación (tabla)
MARCA - FUENTE - directamente compatible - con adaptador
AMI - AMI-205 con autocalibración - SÍ - NO
AMI - AMI-207 con autocalibración - SÍ - NO
AMI - AMI-217 con autocalibración - SÍ - NO
AMI - AMI-307 - NO - SÍ: SAFS-ADAMI4
Magnatech - TUBEMASTER 514 - NO - SÍ: 1006365
AXXAIR - SAXX-201 - NO - SÍ: SAFS-ADAMI1
AXXAIR - SAXX-200 - NO - SÍ: SAFS-ADAMI1
AXXAIR - SAXX-210 - NO - SÍ: SAFS-ADAMI1
AXXAIR - SAXX-300 - NO - SÍ: SAFS-ADAMI1

Descargas y vídeo
Vídeo del producto disponible mostrando las cabezas de soldadura orbital cerradas AMX (enlace en la página del producto).

Características / especificaciones técnicas

• Modelo: AMX-115
• Rango diámetro exterior tubo: 12–115 mm (0,5–4,5")
• Espesor de pared recomendado: típ. < 3 mm
• Sistema de refrigeración: Refrigerado por agua
• Diámetro del electrodo: 1/16" (1,6 mm) o 3/32" (2,4 mm)
• Peso con cable: 9,4 kg (20,72 lb)
• Longitud de cable: 8 m (26–27 ft)
• Ciclo de trabajo al 100%: 100 A
• Corriente máxima: 150 A
• Temperatura de operación: 0°C a +40°C
• Materiales compatibles: acero inoxidable, aleaciones de níquel, titanio
• Características: perfil estrecho, funcionamiento sin grasa, mordazas inox de montaje rápido, fuerza de sujeción ajustable
