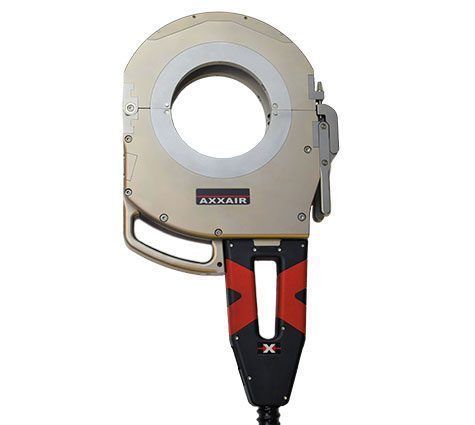

Cabezal de soldadura refrigerado por agua AMX-170

orbitalpara tuberíassellado

Resumen
El cabezal de soldadura orbital cerrado AMX-170 está diseñado para soldaduras orbitales automatizadas y repetibles en tubos de gran diámetro. Admite el proceso de fusión sin aporte de metal y es compatible con varias fuentes de alimentación orbital estándar para facilitar su integración en líneas de producción existentes.

Uso y materiales
Indicado para soldadura orbital por fusión de tubos inox de pared delgada (Ø 38–170 mm). Adecuado para aleaciones sensibles a la oxidación como níquel y titanio. Sectores típicos: farmacéutico, químico, alimentación y bebidas, semiconductores, aeroespacial y otras aplicaciones industriales que exigen integridad de tuberías y alta calidad de soldadura.

Especificaciones
N.º pieza: AMX-170
Descripción: Cabezal cerrado con cable de 8 m / 26 ft, refrigerado por agua. Información de compatibilidad de fuentes de alimentación incluida.
Diámetro tubo: 1,5–6,625" / 38–170 mm ext.
Diámetro electrodo: 1/16" o 3/32" (1,6 o 2,4 mm)
Peso con cable: 31,97 lbs / 14,5 kg
Ciclo de trabajo al 100%: 120 A
Corriente máxima de soldadura: 150 A
Temperatura de trabajo: 0°C a +40°C (32°F a 104°F)
Alimentadores: AXXAIR SAXX (algunas unidades AMI compatibles)

Compatibilidad de fuentes de alimentación
MARCA | FUENTE | directamente compatible | con adaptador
AMI | AMI-205 con autocalibración | SÍ | NO
AMI | AMI-207 con autocalibración | SÍ | NO
AMI | AMI-217 con autocalibración | SÍ | NO
AMI | AMI-307 | NO | SÍ: SAFS-ADAMI4
AXXAIR | AXXAIR SAXX-201 | NO | SÍ: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-200 | NO | SÍ: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-210 | NO | SÍ: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-300 | NO | SÍ: SAFS-ADAMI1

Ventajas del producto

• Compatibilidad con ciertas fuentes AMI y AXXAIR
• Diseñado para tubos de gran diámetro hasta 170 mm Ø
• Funcionamiento sin grasa apto para salas limpias y entornos de alta pureza
• Suministro de gas directo con difusión optimizada (max 60 L/min) para estabilidad de arco y penetración
• Mordazas de aluminio atornilladas estándar para fuerza y posicionamiento repetible
• Diseño refrigerado por agua para rendimiento en ciclos prolongados
• Mantenimiento y limpieza sencillos para reducir tiempos de inactividad
• Cable de 8 m para mayor alcance operativo

Características adicionales

• Ajuste integrado de offset del electrodo para alineación precisa del arco
• Dos empuñaduras ergonómicas para manipulación y posicionamiento
• Sistema de presión de apriete ajustable para fuerza de sujeción constante
• Dos ventanas abatibles con vidrio de soldadura grado 10

Especificaciones técnicas

• Modelo: AMX-170
• Rango Ø tubo: 38–170 mm (1,5–6,625")
• Refrigeración: por agua
• Tamaños de electrodo: 1/16" (1,6 mm) y 3/32" (2,4 mm)
• Peso (con cable): 14,5 kg (31,97 lbs)
• Ciclo continuo: 120 A a 100%
• Corriente máxima de soldadura: 150 A
• Temperatura de trabajo: 0°C a +40°C
• Longitud de cable: 8 m
• Caudal máximo gas: 60 L/min
