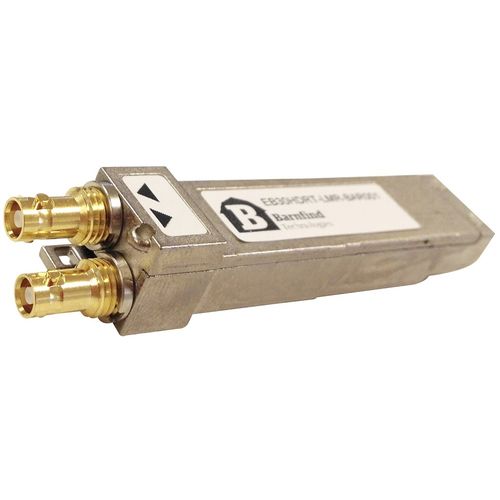

Módulo transceptor SFP EB30CSRT-AM

Ethernet2 canalesanalógico

El EB30CSRT-AM es un módulo codificador/decodificador (transceptor) eléctrico emSFP diseñado para codificar/decodificar señales de vídeo compuesto a través de cables coaxiales de 75Ω mediante conectores DIN 1.0/2.3. En el canal de recepción, el módulo decodifica la entrada compuesta NTSCPAL y la convierte en señal SD-SDI. En el canal de transmisión, el módulo codifica la señal SD-SDI a NTSCPAL compuesto. El EB30CSRT-AM proporciona información de identificación del módulo y monitorización de diagnóstico a través de una interfaz serie de dos hilos. También es una solución de conexión en caliente para la actualización y el mantenimiento del sistema sobre el terreno. El EB30CSRT-AM es intercambiable con cualquier otro módulo SFP de vídeo óptico o emSFP coaxial de MSA, lo que mejora la flexibilidad del producto. El factor de forma emSFP proporciona una rápida salida al mercado y reduce el esfuerzo y el coste de desarrollo. El EB30CSRT-AM no contiene Pb y cumple con la normativa RoHS. Cumple con SMPTE 259M-C Conectores DIN 1.0/2.3 75Ω Estándares compuestos compatibles: NTSC M, NTSC J, NTSC 4.43 PAL B/G/H/I/D, PAL M, PAL N, PAL 60 Canal Rx: decodificador de vídeo compuesto a SD-SDI de 10 bits sobremuestreo 4x (54MHz) Generación de patrones de prueba Canal de transmisión: codificador de vídeo SD-SDI a compuesto de 10 bits Sobremuestreo de hasta 16x (216MHz) Múltiples filtros de croma y luma Generación de patrones de prueba Generador de patrones de prueba de entrada-salida Conexión en caliente Control a través de la interfaz de serie, incluyendo: Control de tensión y temperatura Información del módulo Registros analógicos de estado y control Consumo de energía - típico 1100 mW Alimentación única de +3,3 V Sin Pb y conforme a RoHS
