Servo-variador DC DST2

para sistema de arrastrepara prensaregenerativo

Resumen
Baumüller suministra soluciones completas de accionamiento y control para prensas excéntricas servoelectromecánicas, ofreciendo mayor productividad, mejora de la calidad de la pieza y mayor flexibilidad frente a prensas hidráulicas o mecánicas. Las soluciones abarcan desde motores y convertidores hasta paquetes integrados con plataforma de control y plantillas de software para puesta en marcha rápida.

Alcance de la solución

• Sistema de accionamiento principal completo: motores DST2 de alto par, convertidores b maXX y electrónica de potencia modular
• Armarios de control: desde armarios estándar hasta armarios especiales totalmente cableados con refrigeración por agua y medidas EMC
• Plataforma de control y paquete software: plantillas PLC, visualización HMI e interfaces predefinidas
• Servicios de ingeniería: dimensionamiento, gemelo digital ProSimulation, simulación y puesta en marcha

Componentes clave

• Motores DST2 de alto par optimizados para picos de par muy elevados y baja inercia
• Servodrives b maXX y módulos de alta potencia (p. ej. b maXX 5100, b maXX 5500)
• Unidades rectificadoras / de retroalimentación regenerativa y acumuladores de energía a medida (condensadores o soluciones personalizadas)
• PLC integrado al accionamiento / plataformas Box-PC escalables (p. ej. b maXX PCC-04)

Funciones típicas y características de la máquina

• Generación y ejecución de perfiles de movimiento para ciclos de conformado
• Distribución de carga y sincronización entre motores (master–slave)
• Interfaces de control estandarizadas para integración con el control de proceso superior
• Funciones de puesta en marcha, HMI y diagnóstico con plantillas PLC listas
• Gestión y recuperación de energía con opciones de acumuladores para reducir la potencia de conexión

Ventajas

• Reducción de tiempos de ciclo y aumento del rendimiento
• Mejora de la calidad de las piezas y reducción del desgaste de herramienta
• Menor consumo energético mediante retroalimentación regenerativa y almacenamiento inteligente
• Mayor flexibilidad de proceso mediante perfiles de movimiento programables

Aplicaciones y escala
Adecuado para prensas excéntricas desde <100 t hasta 3000 t. Indicado tanto para suministro de máquinas nuevas como para modernizaciones, con modularidad que facilita topologías multimotor y gestión de repuestos.

Ingeniería y simulación
ProSimulation modela la topología completa del accionamiento, incluidas las no linealidades mecánicas excéntricas, engranajes, motores, convertidores y acumuladores, para optimizar el dimensionado, minimizar la carga a la red y aumentar la fiabilidad funcional antes de la puesta en marcha.

Control y software
El paquete software incluye perfiles de movimiento, gestión energética, diagnóstico y plantillas PLC/HMI para puesta en marcha rápida. Las plataformas de control son escalables y ofrecen múltiples interfaces para arquitecturas de máquina flexibles y mantenimiento web.

Armarios y ventajas hardware

• Diseño modular de armarios y módulos combinables
• Conexiones para refrigeración por agua y diseños compactos
• Distribución simétrica de cargas y opciones de mitigación EMC
• Descarga rápida del DC-link y opciones de UPS para accionamientos y control
• Armarios especiales totalmente cableados disponibles (planificación → producción → montaje → instalación)

Ejemplo de sistema

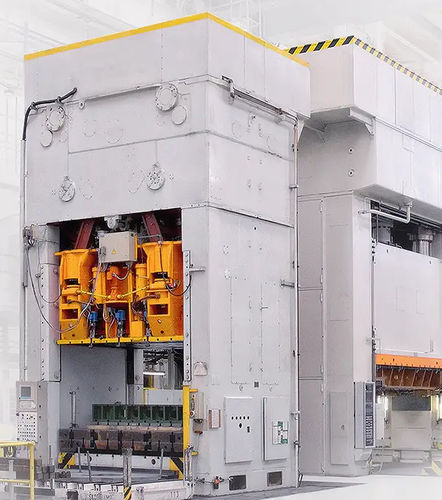

Ejemplo: sistema de accionamiento completo para prensa excéntrica de 3000 t basado en electrónica modular b maXX, motores DST2, unidades rectificadoras/regenerativas y acumulador de energía adaptado para topologías multimotor y optimización energética.

Servicios y ciclo de vida
Baumüller ofrece ingeniería, suministro y puesta en marcha internacional, además de servicios de ciclo de vida como conceptos de mantenimiento y soporte remoto. La oferta cubre desde componentes individuales hasta sistemas completos adaptados a los requisitos del cliente.

Especificaciones técnicas

• Tamaños de prensa: <100 t – 3000 t
• Familia de motores: DST2 (bajo inercia, alto par pico)
• Convertidores / servodrives: familia b maXX (p. ej. b maXX 5100, b maXX 5500)
• Energía: unidades regenerativas, rectificadores, acumuladores y gestión energética
• Plataformas de control: soluciones Box-PC escalables y opciones PLC integradas
• Software: plantillas para servoprensas con perfiles, gestión energética y diagnóstico
• Armarios: modularidad, opciones agua, descarga rápida DC y UPS
• Herramientas de ingeniería: ProSimulation, sizemaXX, ProDrive
