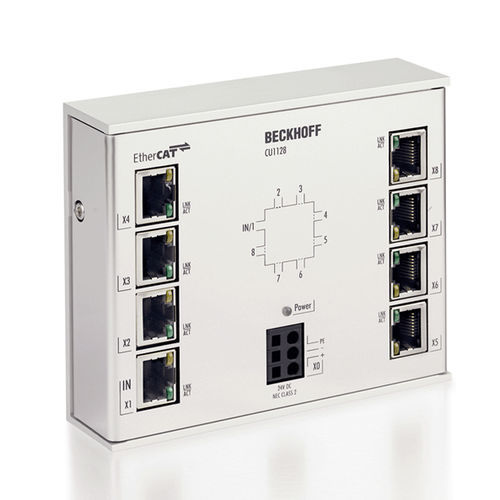

Multiplicador de puerto Ethernet CU1128

Línea, árbol o estrella: EtherCAT admite casi cualquier topología. Si una topología en estrella requiere varias ramas en un punto concreto, se puede utilizar la unión EtherCAT de 8 vías CU1128 en lugar de varios dispositivos EK1122. El puerto 1 es el puerto de entrada de la red. En los puertos 2 a 8 se pueden conectar otros módulos EK1100 o EtherCAT Box. Los empalmes EtherCAT se conectan a través de tomas RJ45 con visualización directa del estado de enlace y actividad. Junto con TwinCAT u otros maestros EtherCAT adecuados, el CU1128 también admite el acoplamiento y desacoplamiento de ramales EtherCAT durante el funcionamiento (conexión en caliente). El dispositivo no puede utilizarse como un conmutador Ethernet estándar.
