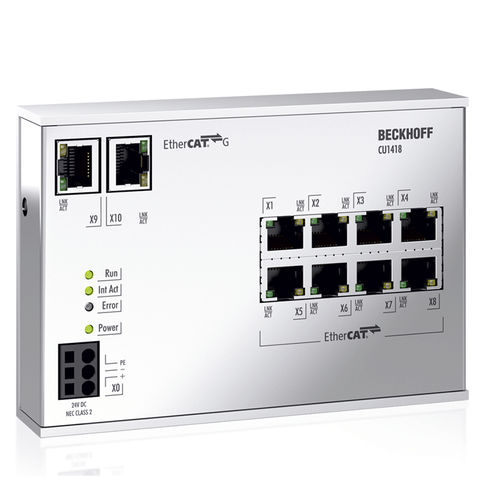

Multiplicador de puerto Ethernet CU1418

Los controladores de rama EtherCAT G permiten una conversión transparente de las velocidades de transmisión de EtherCAT G y EtherCAT. El CU1418 tiene dos puertos marcados para la integración en una red EtherCAT G. A través de otro puerto de bifurcación se pueden acoplar ocho segmentos EtherCAT y/o EtherCAT G. Tarea dentro del sistema EtherCAT - acoplamiento de ramas EtherCAT a una red EtherCAT G Medio de transferencia de datos - cable Ethernet/EtherCAT (mín. Cat.5), apantallado Interfaz de bus - 10 x RJ45 Distancia entre estaciones - máx. 100 m (1000BASE-T) Protocolo - EtherCAT Retraso - aprox. 1 µs por puerto Velocidades de transferencia de datos - segmento principal 1 Gbit/s, rama 100 Mbit/s Configuración - TwinCAT Alimentación - 24 (18...30) V DC, conexión de 3 polos (+, -, PE) Temperatura de funcionamiento/almacenamiento - 0...+55 °C/-25...+85 °C Humedad relativa - 95 %, sin condensación Resistencia a las vibraciones/choques - conforme a la norma EN 60068-2-6/EN 60068-2-27 Inmunidad/emisión EMC: conforme a la norma EN 61000-6-2/EN 61000-6-4 Grado de protección/posición de instalación - IP20/variable Homologaciones/marcas - CE
