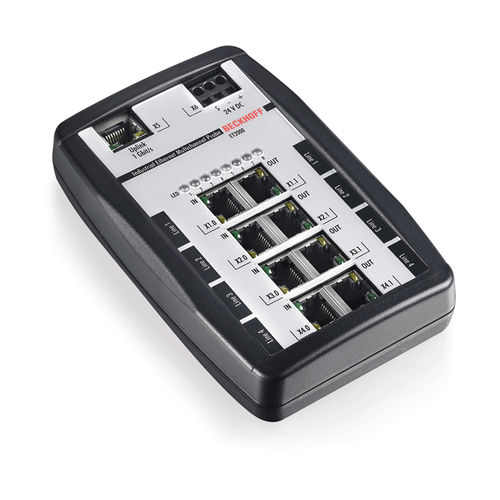

Conmutador Ethernet no administrable ET2000

8 puertosProfiNetenchufable

La sonda multicanal ET2000 de Beckhoff es una pieza de hardware versátil para analizar cualquier solución de Ethernet industrial. Con ocho puertos, este dispositivo permite un registro sincronizado ilimitado de hasta cuatro canales independientes a una velocidad de 100 Mbit/s. Es compatible con todos los estándares de Ethernet en tiempo real, como EtherCAT, PROFINET, etc., y con las redes Ethernet de oficina convencionales. Gracias a su diseño compacto y robusto, el ET2000 es ideal tanto para la aplicación local en las máquinas como en el laboratorio. Los cuatro canales permiten el registro y el análisis de redes separadas o de diferentes puntos dentro de la misma red. Todas las tramas en tránsito -en ambas direcciones- se dotan de una marca de tiempo de alta precisión en el hardware de la sonda y se copian en el puerto de enlace ascendente de Gbit. La alta resolución de la marca de tiempo de 1 ns permite un análisis de tiempo muy preciso de los segmentos de red conectados. La sonda ET2000 es transparente para los buses conectados. Gracias al bajo retardo de ciclo de 1 µs, la influencia en el sistema es muy pequeña. El dispositivo puede conectarse a cualquier interfaz Gbit Ethernet en el lado del PC. Un plug-in para el monitor de red gratuito Wireshark permite utilizar este monitor de red para analizar grabaciones y marcas de tiempo de alta precisión. Número de puertos/canales - 8/4 Puerto de enlace ascendente - 1 Gbit/s Retraso - aprox. 1 µs Resolución de la marca de tiempo - 1 ns (canal 0/1) Interfaz de software - WinPcap Velocidades de transferencia de datos - puertos de sonda 100 Mbit/s, puerto de enlace ascendente: 1 Gbit/s Diagnóstico del hardware: LED de enlace/actividad por canal, 1 LED de alimentación Alimentación - 24 (18...30) V DC, 500 mA, conexión de 3 pines (+, -, PE) Dimensiones (ancho x alto x fondo) - aprox. 100 mm x 150 mm x 40 mm Temperatura de funcionamiento - 0...+55 °C
