Centro de mecanizado 3 ejes MAG1225

vertical14 herramientasde fresado

Descripción general

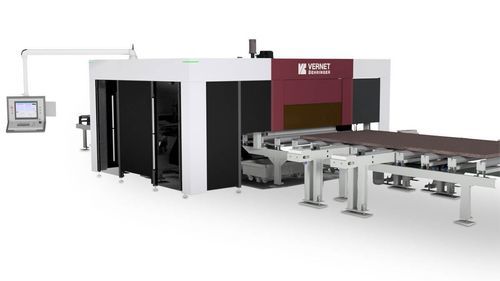

El centro de mecanizado de placas Vernet Behringer MAG1225 realiza mecanizados en paso que integran varias operaciones. Combina marcado, taladrado y fresado con carburo, desbarbado de agujeros (caras inferior y superior) y corte por plasma de alta definición en cortes rectos y biselados. El MAG1225 incorpora manejo automático de piezas y carga de placas automática o semiautomática.

Capacidades

• Fresado
• Marcado: V-scoring (estándar); unidad de marcado de disco de alta velocidad 40 caracteres (opcional)
• Taladrado: taladrado y fresado con carburo, hasta 50 mm Ø
• Rayado / trazado
• Corte por plasma HD (cortes rectos y biselados)

Principales características y beneficios

• Reducción de mano de obra gracias a la carga semiautomática o automática de placas y al manejo integrado de piezas.
• Operaciones combinadas en un solo paso para evitar manipulaciones entre etapas.
• Módulos de automatización flexibles: carga automática, descarga automática y paletización.
• Envolvente completa opcional para protección del personal.
• Ahorro de material con nesting avanzado y corte en cadena continua; carro de medición reposicionable que permite restos desde 20 mm.
• Conectividad de procesos: integración parcial o total con equipos de acabado posteriores (p. ej. VB de SPK).
• Cambiador automático de 14 posiciones para periodos prolongados de mecanizado autónomo.

Dimensiones de mecanizado
Dimensiones de placas: 12.000 x 2.500 mm
Espesor (mín / típico / máx. según fuente de plasma): 5 / 5–30 / hasta 60 mm
Peso máx.: 7 toneladas u 800 kg/m

Características / especificaciones técnicas

• Modelo: MAG1225
• Marcado: V-scoring (estándar); unidad de marcado de disco alta velocidad 40 caracteres (opción)
• Potencia del husillo de taladrado: 16 kW
• Velocidad de husillo: 160 - 4.000 rpm
• Diámetro máximo de taladrado: 50 mm Ø
• Cambiador de herramientas: 14 estaciones (automático)
• Fuente de plasma: Hypertherm / Kjellberg (170 - 400 A)
• Control/Software: PROSH con licencia de nesting
• Automatización disponible: carga auto/semiauto de placas, descarga automática de piezas, paletizado
