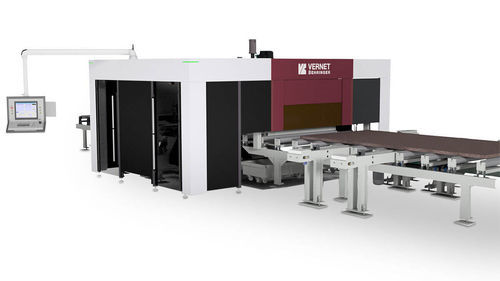

Centro de mecanizado 3 ejes MAG315

horizontalpara acero14 herramientas

Resumen
La máquina de mecanizado de chapas Vernet Behringer MAG315 ofrece un procesado preciso y rápido en operación en paso. Combina marcado, taladrado y fresado con plaquitas, desbarbado de orificios (caras inferior y superior) y corte por plasma de alta definición (cortes rectos y biselados). El equipo permite un alto grado de automatización con carga semiautomática o automática y manipulación automática de piezas.

Capacidades principales

• Fresado
• Marcado (V-scoring estándar; unidad de marcado de disco de alta velocidad opcional, 40 caracteres)
• Taladrado y fresado con plaquitas; desbarbado de orificios (caras superior e inferior)
• Trazo / scribing
• Corte por plasma HD (recto y biselado)

Principales ventajas y características

• Reducción de mano de obra: carga semiautomática o automática, mecanizado completo sin manipulación intermedia y descarga automática de recortes.
• Operaciones integradas: combinación de marcado, taladrado/fresado con plaquitas, desbarbado y corte plasma HD en una sola celda en paso para producción rápida y precisa.
• Automatización flexible: módulos opcionales para carga automática de chapas, descarga automática de piezas y paletizado.
• Seguridad del operario: cerramiento completo opcional.
• Ahorro de material: software de nesting avanzado y corte encadenado continuo sin esqueleto; carro de medida reposicionable permite restos de hasta 20 mm.
• Conectividad de proceso: integración parcial o total con máquinas de desbarbado/acabado por tambor para desbarbado, desoxidado, redondeado de cantos, desengrase y preparación de superficie.
• Cambiador automático de 14 estaciones para ciclos de mecanizado autónomos prolongados.

Datos técnicos (resumen)
Dimensiones placa: 3.000 x 1.500 mm
Espesor min. / máx. (según fuente de plasma): 5 - 30 / hasta 45 mm
Peso máx. placa: 1 ton o 350 kg/m
Potencia del husillo: 16 kW
Velocidad de rotación: 160 - 4.000 rpm
Diámetro máximo de taladro: Ø 50 mm
Cambiador de herramientas: 14 estaciones (automático)
Fuente de plasma: Hypertherm / Kjellberg (170 - 300 A)
Control máquina: software PROSH con licencia de nesting

Características / especificaciones técnicas

• Nombre del modelo: MAG315
• Manipulación de placas: operación en paso con opciones de carga semiautomática o automática y manipulación/descarga automática de piezas
• Funciones de mecanizado: marcado, fresado, taladrado, scribing, desbarbado (caras sup. e inf.), corte plasma HD (recto y biselado)
• Área de trabajo placa (estándar): 3.000 x 1.500 mm
• Capacidad de espesor: nominal 5 - 30 mm; hasta 45 mm según fuente de plasma
• Peso máx. placa: 1 ton o 350 kg/m
• Husillo de taladrado/fresado: 16 kW; rango 160 - 4.000 rpm; taladro máx. Ø 50 mm
• Cambiador de herramientas: 14 estaciones (automático)
• Corte por plasma: compatible con Hypertherm / Kjellberg, 170 - 300 A
• Control / Software: PROSH con licencia de nesting
• Marcado: V-scoring estándar; unidad de marcado de disco alta velocidad (40 caracteres) opcional
• Automatización / Integración: módulos opcionales de carga/descarga, paletizado e integración con máquinas de acabado/tambor
• Seguridad: cerramiento completo opcional
