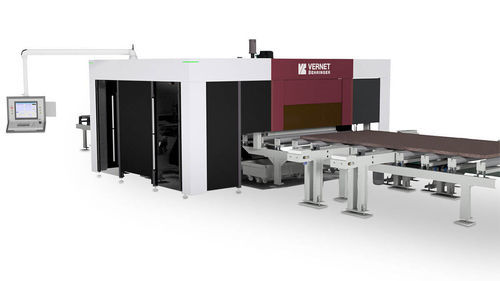

Máquina de mecanizado 3 ejes MAG420

horizontalpara aceropara aluminio

Presentación

La máquina de mecanizado de chapas Vernet Behringer MAG420 ofrece un mecanizado preciso y rápido en paso continuo de placas metálicas. Integra marcaje, taladrado y fresado con plaquitas, desbarbado de orificios en caras inferior y superior, y corte por plasma de alta definición para cortes rectos y biselados. El MAG420 admite un alto grado de automatización, incluido el manejo automático de piezas y la carga de placas automática o semiautomática.

Funciones principales

• Fresado
• Marcaje (marcado rápido V-scoring estándar; unidad de marcado por disco de alta velocidad 40 caracteres opcional)
• Taladrado (taladrado con plaquitas; husillo 16 kW; amplio rango de velocidades)
• Rayado / scribing
• Desbarbado de orificios (caras superior e inferior)
• Corte por plasma de alta definición (recto y biselado)

Automatización y ventajas para la producción

• Carga de placas semiautomática o automática para reducir necesidades de personal
• Descarga automática de piezas y paletizado para operación continua
• Módulos de automatización flexibles para integración en líneas de producción
• Cerramiento total opcional para protección del operario
• Ahorro de material mediante nesting avanzado y corte encadenado continuo sin esqueleto; carro de medición reposicionable que minimiza los restos (hasta 20 mm)
• Conectividad de procesos: integración parcial o total con la máquina de acabado VB by SPK Finition para desbarbado, desoxidación, redondeo de cantos, desengrase y preparación de superficie
• Cambiador de herramientas automático de 14 posiciones para operación autónoma prolongada

Datos técnicos (extracto)
Dimensiones placa: 4.000 x 2.000 mm
Espesor mín. / máx. (según fuente de plasma): 5 - 30 / 50 mm
Peso máx.: 2 toneladas o 650 kg/m

Características de la máquina (extracto)
Marcaje: V-scoring marcado rápido (estándar); unidad de marcado por disco alta velocidad 40 caracteres (opcional)
Taladrado: potencia husillo 16 kW; velocidad 160 - 4.000 rpm; diámetro máximo de taladro 50 mm Ø; cambiador de herramientas 14 posiciones
Corte por plasma: fuente Hypertherm o Kjellberg, 170 - 400 A HD
Control máquina: software PROSH con licencia de nesting

Características / especificaciones técnicas

• Modelo: MAG420
• Dimensiones placa: 4.000 x 2.000 mm
• Rango de espesor: 5 - 30 mm (hasta 50 mm según fuente de plasma)
• Peso máximo de placa: 2 toneladas o 650 kg/m
• Potencia husillo (taladrado): 16 kW
• Velocidad de rotación husillo: 160 - 4.000 rpm
• Diámetro máximo de taladro: 50 mm Ø
• Cambiador de herramientas: 14 posiciones
• Fuentes de plasma: Hypertherm o Kjellberg (170 - 400 A HD)
• Software de control: PROSH con licencia de nesting
• Funciones: fresado, marcaje, taladrado, rayado, desbarbado de orificios (sup. e inf.), corte plasma HD (recto y bisel)
• Automatización: carga automática/semiautomática de placas, manipulación automática y descarga de piezas, paletizado
• Opciones: cerramiento total, unidad de marcado por disco alta velocidad (40 caracteres), integración VB by SPK Finition para acabado
• Ahorro de material: nesting avanzado, corte encadenado continuo, carro reposicionable (restos desde 20 mm)
