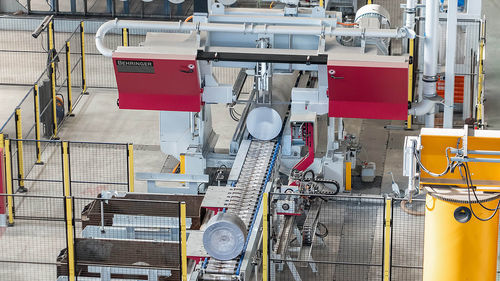

Sierra de cinta HBM400ALU-Z

horizontalde metales no ferrosospara aluminio

Descripción La sierra de cinta para aluminio HBM400ALU-Z está diseñada para el corte rentable y a alta velocidad de aluminio y otros metales no ferrosos en producción en serie. El diseño optimizado y la hoja de sierra delgada minimizan el kerf y las pérdidas de material, asegurando procesos de corte estables y reproducibles. La carcasa cerrada con conexión a sistemas de extracción facilita un funcionamiento limpio y seguro.

Ventajas clave

• Alta velocidad de corte: rango de 250–3.000 m/min para ciclos cortos (ej.: barra redonda Ø 300 mm aprox. 10 s).
• Sujeción optimizada del material: unidades de sujeción vertical doble con elementos móviles independientes permiten que la pinza de alimentación se sitúe cerca de la hoja, reduciendo los recortes y optimizando el aprovechamiento del material.
• Fiabilidad del proceso: alimentación centrada mediante transportador de rodillos prismático y periféricos coordinados para producción estable.
• Mayor vida útil de la hoja: inclinación marcada de las ruedas reduce cargas alternas de flexión en la hoja.
• Tiempos de ciclo reducidos: movimientos de ejes dinámicos y paralelizados minimizan tiempos no productivos.
• Guiado de cinta robusto: rodillos de gran diámetro con lubricación centralizada y rodamientos sellados para guía precisa y bajo mantenimiento.
• Ahorro de material: hoja delgada reduce kerf y volumen de virutas frente a sierras circulares.
• Flexibilidad de diámetros: procesamiento de diferentes diámetros sin cambio de hoja ni largos ajustes.
• Cambio rápido de hoja: sustitución sin herramientas, realizada por una sola persona para reducir paradas.
• Eficiencia energética: accionamientos modernos y canal de corte estrecho reducen el consumo.
• Extracción eficiente: carcasa y puntos de extracción específicos captan virutas, polvo y niebla de aceite.

Disposición del sistema / componentes principales

• Unidad de evacuación de virutas (extracción para virutas, polvo y niebla de aceite).
• Pinza de alimentación (posicionamiento preciso cerca de la hoja).
• Dispositivo de vuelco (volcado de recortes y restos a contenedores).
• Magacén de entrada (sistema lift & carry con reconocimiento de material para transferencia fiable al transportador).
• Transportador de rodillos prismático para flujo centrado de material redondo.
• Unidad de marcado para cortes cortos.
• Transportador transversal de cadena para cortas distancias y zonas de buffer para cortes largos.

Características / especificaciones técnicas

• Rango de corte (redondo): 400 mm
• Dimensión mínima a cortar (redondo): 50 mm
• Longitud de avance (carrera simple): 1.500 mm
• Potencia de accionamiento (unidad de sierra): 22 kW
• Velocidad de corte: 250 - 3.000 m/min
• Dimensiones de la hoja: 7.600 x 34 x 1,3 mm
• Longitud de resto en modo automático: 300 mm
• Potencia total: 29 kW
• Avance de sierra: avance servo por husillo de bolas
• Alimentación de material: husillo de bolas
• Sujeción de material: hidráulica
• Eliminación de virutas: sistema de extracción
• Longitud (total): 5.000 mm
• Ancho (total): 4.900 mm
• Altura (total): 3.900 mm
• Peso bruto: 10.500 kg
• Altura de apoyo del material: 900 mm
