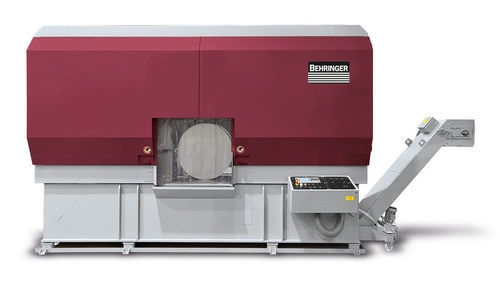

Sierra de cinta HBM800-1201ALU

de metales no ferrosospara aluminioautomática

Descripción general
La sierra de cinta para aluminio HBM800-1201ALU está diseñada para el corte de lingotes y barras de aluminio y metales no ferrosos comparables (p. ej. magnesio). Realiza cortes rápidos, precisos y seguros con un pequeño ancho de corte. Las configuraciones van desde máquinas automáticas básicas con transportadores de virutas hasta celdas de corte totalmente automatizadas y enlazadas con extracción de virutas integrada, según los requisitos de producción.

Características clave

• Preparada para la automatización - Configuración base lista para la conexión de equipos periféricos y de manipulación de material extensos para sistemas de corte automatizados.
• Eliminación de virutas según la aplicación - Opciones configurables (transportador de virutas o conexión a extracción central) para el corte de aluminio de alto rendimiento.
• Sistema de avance servo - Avance de sierra mediante tornillo de bolas y servomotor para reducir tiempos muertos, obtener avances más precisos, mejorar el rendimiento de corte y alargar la vida de la cinta.
• Inclinación de la cinta 1° - Facilita la entrada y salida al cortar materiales planos y anchos y reduce la formación de rebabas.
• Brazo guía automático - Asegura resultados de corte óptimos sin ajustes manuales incluso con cambios frecuentes en el ancho del material.
• Guías de cinta con rodillos - Guiado preciso a velocidades de cinta muy altas; rodamientos lubricados centralmente por un sistema automático de lubricación.
• Sistema Micro Spray - Lubricación con aceite pulverizado segura para el cinta; disposición especial de boquillas que garantiza un humectado fiable a altas velocidades.
• Uso económico de cintas de carburo - Logrado mediante un diseño robusto, tecnología servo moderna y una adecuada eliminación de virutas.
• Sistema de guiado de precisión en diseño portal - Bastidor de sierra estable y de baja vibración combinado con un sistema de guiado lineal para los mejores resultados de corte y máxima vida útil.
• Piezas guía de fundición - Amortiguación de vibraciones en la interfaz de corte para aumentar la vida útil de la herramienta.

Rango de corte
Rango de corte 90° redondo: 800 mm
Rango de corte 90° plano: 1.200 x 800 mm
Mínima dimensión a cortar redondo: 50 mm
Mínima dimensión a cortar plano: 50 x 50 mm

Características de rendimiento
Longitud de avance por carrera simple: 600 mm
Potencia de accionamiento: 22 kW
Velocidad de cinta: 250 - 1.500 m/min
Dimensiones de la hoja: 10.220 x 41 x 1,3 mm
Longitud mínima de resto en funcionamiento automático: 100 mm
Potencia total: 33 kW
Avance de sierra: avance servo mediante tornillo de bolas
Avance de material: tornillo de bolas
Sujeción de material: hidráulica
Limpieza de la cinta: cepillo de virutas accionado eléctricamente

Dimensiones y peso
Longitud: 2.900 mm
Ancho: 6.000 mm
Altura: 3.000 mm
Peso: 7.300 kg
Altura de apoyo del material: 800 mm

Especificaciones técnicas

• Modelo: HBM800-1201ALU
• Rango de corte (redondo 90°): 800 mm
• Rango de corte (plano 90°): 1.200 x 800 mm
• Dimensión mínima a cortar (redondo): 50 mm
• Dimensión mínima a cortar (plano): 50 x 50 mm
• Longitud de avance (carrera simple): 600 mm
• Potencia de accionamiento (sierra): 22 kW
• Rango de velocidad de cinta: 250 - 1.500 m/min
• Tamaño de la cinta: 10.220 x 41 x 1,3 mm
• Potencia total: 33 kW
• Avance sierra y avance material: servo mediante tornillo de bolas
• Sujeción de material: hidráulica
• Limpieza de la cinta: cepillo de virutas eléctrico
• Longitud x Ancho x Altura: 2.900 x 6.000 x 3.000 mm
• Peso: 7.300 kg
• Altura de apoyo del material: 800 mm
