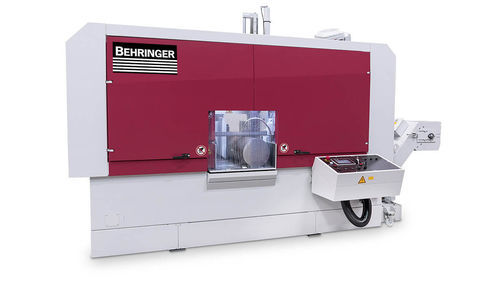

Sierra de cinta HBM540ALU

de metales no ferrosospara aluminiopara productos cilíndricos

Resumen
La sierra de cinta para aluminio HBM540ALU está diseñada para el corte de lingotes y palanquillas de aluminio y metales no ferrosos comparables (p. ej. magnesio). Realiza cortes rápidos y precisos con una pequeña anchura de corte y puede configurarse desde una máquina automática simple con transportador de virutas hasta una celda de corte automatizada e interconectada con extracción de virutas integrada.

Características

• Preparada para automatización — La configuración base permite la conexión de periféricos extensos e integración en líneas de corte automatizadas.
• Eliminación de virutas adaptada — Grandes volúmenes de virutas se evacuan mediante transportador o conexión a un sistema central de extracción; la capacidad crece según las necesidades.
• Sistema de avance servo — Husillo de bolas y servomotor reducen tiempos muertos, ofrecen un avance preciso, aumentan el rendimiento de corte y alargan la vida útil de la cinta.
• Piezas de guiado en fundición — Amortiguan vibraciones en la zona de corte y mejoran la vida útil de la herramienta.
• Guías con rodillos — Aseguran una guía precisa de la cinta a altas velocidades; los rodamientos reciben lubricación central automática.
• Sistema de micro‑pulverización — Lubricación por pulverización del filo con una disposición especial de boquillas que garantiza humectación fiable a alta velocidad.
• Uso económico de hojas de carburo — Conseguido mediante un diseño robusto, tecnología servo moderna y una extracción de virutas bien dimensionada.
• Sistema de guiado de precisión en diseño portal — Bastidor de sierra de baja vibración combinado con guías lineales en portal para mejores resultados de corte y larga vida útil.
• Brazo guía automático — Asegura resultados óptimos sin ajustes manuales cuando cambian frecuentemente las secciones de material.

Datos técnicos
Capacidad de corte 90° redondo: 540 mm
Capacidad de corte 90° plano: 630 x 540 mm
Dimensión mínima a cortar redondo: 20 mm
Dimensión mínima a cortar plano: 20 x 15 mm

Características de rendimiento
Longitud de alimentación por carrera simple: 500 mm
Potencia del motor: 22 kW
Velocidad de la cinta: 300 - 1.300 m/min
Dimensiones de la hoja: 7.500 x 34 x 1,1 mm
Longitud mínima de resto en funcionamiento automático: 50 mm
Potencia total: 29 kW
Avance de sierra: avance servo mediante husillo de bolas
Avance del material: husillo de bolas
Sujeción del material: hidráulica
Limpieza de la hoja: cepillo para virutas accionado eléctricamente

Dimensiones y peso
Longitud: 2.650 mm
Ancho: 4.385 mm
Altura: 2.700 mm
Peso: 6.600 kg
Altura de apoyo del material: 800 mm

Especificaciones técnicas

• Capacidad de corte 90° redondo: 540 mm
• Capacidad de corte 90° plano: 630 x 540 mm
• Dimensión mínima a cortar redondo: 20 mm
• Dimensión mínima a cortar plano: 20 x 15 mm
• Longitud de alimentación por carrera simple: 500 mm
• Potencia del motor: 22 kW
• Velocidad de la cinta: 300 - 1.300 m/min
• Dimensiones de la hoja: 7.500 x 34 x 1,1 mm
• Longitud mínima de resto en funcionamiento automático: 50 mm
• Potencia total: 29 kW
• Avance de sierra: avance servo mediante husillo de bolas
• Avance del material: husillo de bolas
• Sujeción del material: hidráulica
• Limpieza de la hoja: cepillo para virutas accionado eléctricamente
• Medidas (L x A x H): 2.650 x 4.385 x 2.700 mm
• Peso: 6.600 kg
• Altura de apoyo del material: 800 mm
