Sistema de polimerización por UV

industrialrefrigerado por aireen línea

Descripción del producto

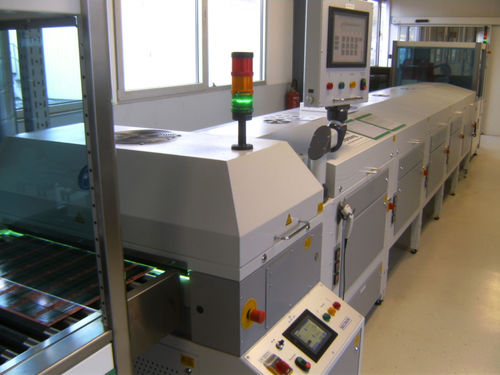

Línea de curado final doble cara para máscara de soldadura fotosensible (tras exposición y revelado) con pre-reticulación UV. La línea incluye alimentador, unidad UV-bump doble cara, secador BELTROTHERM y apilador.

Configuración de la línea

• Línea de curado final doble cara para máscara de soldadura
• Pos 1: Alimentador
• Pos 2: UV-bump doble cara
• Pos 3: Secador BELTROTHERM doble cara
• Pos 4: Apilador

Funcionamiento
La línea funciona de forma totalmente automática tras la carga y es apta para operación sin supervisión en turnos de 24/7. La longitud del secador BELTROTHERM se dimensiona según los requisitos de capacidad. Los perfiles de temperatura se adaptan para distintos grosores de PCB y tipos especiales, y se almacenan en el PLC. Se pueden grabar y guardar perfiles optimizados en hasta 120 programas.

Operación y control
El programa de secado adecuado se selecciona en la pantalla táctil y puede cambiarse en minutos para permitir cambios rápidos de lote. La línea avisa de la disponibilidad operativa a las máquinas aguas arriba. El PLC con pantalla táctil (OMRON) muestra de forma clara las condiciones de funcionamiento y admite entradas adicionales del operador.

Detalles del secador BELTROTHERM

• Balasto (ajustable 100% y 50%)
• Lámpara UV con obturador neumático opcional
• Carcasa refrigerada por aire con reflector de aluminio

Ventajas

• Ingeniería y fabricación alemana de larga trayectoria
• Tecnología innovadora de pre-reticulación UV
• Secado y curado completos y uniformes
• Tiempos de curado muy cortos
• Diseño eficiente en consumo energético
• Procesado posterior inmediato posible
• Alta resistencia a arañazos y acabado brillante
• Mayor durabilidad y resistencia química

Aplicaciones / Usos

• Industria de la impresión
• Industria electrónica
• Industria del plástico
• Industria textil
• Industria del embalaje
• Industria del automóvil
• Industria del vidrio

Módulos disponibles

• Módulo de estabilización
• Módulo de evaporación
• Módulo de calentamiento
• Módulo de refrigeración
• Variantes de entrada / salida
• Control PLC en consola móvil con pantalla táctil

Especificaciones técnicas

• Anchos de trabajo: 610 mm / 24" o 760 mm / 30"
• Velocidad de banda: ajustable
• Presecado máscara de soldadura: 0,5 - 50,0 m/min
• Curado máscara de soldadura: 0,2 - 2,0 m/min
• Curado de pasta: 0,5 - 5,0 m/min
• Rango de temperatura: ambiente - 250 °C
• Conexión eléctrica: 400 V 3/N/PE 50 Hz
• Potencia de conexión por módulo: 9,3 kW / 18,6 kW
• Potencia de trabajo por módulo: 4,6 kW / 9,3 kW
• Aire de suministro / extracción por módulo: 100 - 300 m³/h
• Longitud del módulo: 1000 mm
• Ancho del módulo: 1000 mm
• Altura del módulo: 1200 mm
