Túnel de secado infrarrojo

por luz ultravioletade aire calientede serigrafía

Descripción general

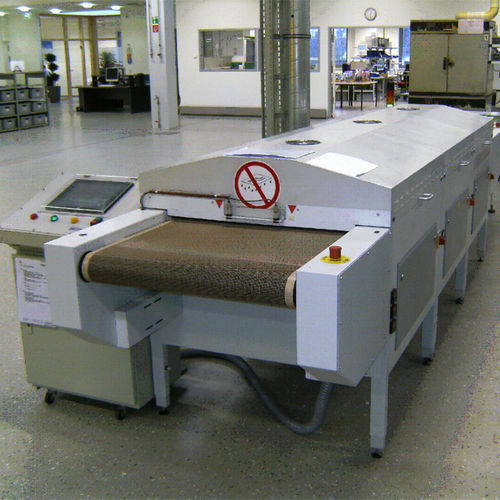

El secador de banda continuo Beltrotherm está diseñado para el secado de pastas metálicas y materiales aislantes empleados en electrónica impresa y teclados de membrana. La radiación infrarroja de onda larga combinada con convección seca desde el interior hacia el exterior, evitando la formación de película superficial. Se pueden conseguir bajos valores de resistencia de pistas tras una sola pasada. Películas delgadas y sustratos se transportan de forma segura sobre una cinta plana a través de las zonas de calentamiento. Tiempos de proceso cortos (minutos) permiten una producción rentable.

Detalles

• Balasto de potencia: seleccionable 100% / 50%
• Lámpara UV: con o sin obturador neumático
• Carcasa refrigerada por aire con reflector de aluminio
• Velocidad de banda ajustable
• Control PLC con consola móvil y pantalla táctil

Ventajas

• Tecnología probada con amplia trayectoria
• Curado UV uniforme y completo cuando está equipado
• Tiempos de secado y curado muy cortos
• Diseño eficiente en energía
• Posibilidad de procesamiento inmediato tras secado
• Alta resistencia a rayaduras y a productos químicos de los recubrimientos

Aplicaciones

• Industria de impresión
• Industria electrónica
• Industria del plástico
• Industria textil
• Industria del embalaje
• Industria automotriz
• Industria del vidrio

Módulos disponibles y control

• Módulo de estabilización (dwell)
• Módulo de evaporación
• Módulo de calentamiento
• Módulo de enfriamiento
• Diferentes variantes de entrada / salida
• Control PLC: consola móvil con pantalla táctil

Especificaciones técnicas

• Anchos de trabajo: 610 mm / 24" o 760 mm / 30"
• Velocidad de banda: ajustable
• Presecado (soldermask): 0.5 - 50.0 m/min
• Curado (soldermask): 0.2 - 2.0 m/min
• Curado (pasta): 0.5 - 5.0 m/min
• Rango de temperatura: RT - 250 °C
• Conexión eléctrica: 400 V 3/N/PE 50 Hz
• Potencia conectada por módulo: 9.3 kW / 18.6 kW
• Potencia útil por módulo: 4.6 kW / 9.3 kW
• Aire de suministro / extracción por módulo: 100 - 300 m³/h
• Longitud de módulo: 1000 mm
• Ancho de módulo: 1000 mm
• Altura de módulo: 1200 mm
