Sistema de polimerización por UV

de infrarrojosde calefacción por conveccióncon transportador de cinta

Resumen

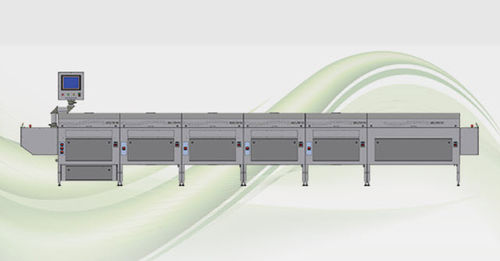

Convoyador de curado térmico BELTROTHERM para procesos de producción como PCBs, teclados de membrana, escalas y paneles mediante fototécnica o serigrafía. Diseñado para el presecado y curado final de tintas fotosensibles y máscaras de soldadura (caras simples o dobles) en transportes por cinta plana o en V. También apto para el curado de tintas conductoras de carbono, plata y cobre, sistemas bicomponente y recubrimientos termoendurecibles.

Aplicaciones

• Presecado y curado final de máscara de soldadura fotoimaginable
• Curado de pastas de carbono, plata, cobre y pastas disipadoras
• Curado de tintas bicomponente, resinas y materiales aislantes
• Uso en industrias de impresión, electrónica, plásticos, textil, embalaje, automoción y vidrio

Tecnología
El curado se realiza combinando radiación IR de onda larga con aire caliente en recirculación. Un sistema transportador de cinta plana (o en V) desplaza cada sustrato a través de un perfil de temperatura seleccionable. Es posible curado por ambas caras. La combinación IR+aire reduce significativamente los tiempos de curado frente a hornos por lotes (reducciones típicas hasta aproximadamente 1/6).

Tiempos de proceso típicos (ejemplos)

• Curado final de máscara de soldadura fotoimaginable: aproximadamente 8–10 minutos
• Presecado de máscara de soldadura: aproximadamente 4–5 minutos
• Curado de pastas (carbono, plata, cobre): aproximadamente 1–3 minutos

Control
Control PLC con pantalla táctil que supervisa y gestiona todas las funciones. Se pueden guardar hasta 10 programas y la función de impresión/exportación facilita el control del proceso y la documentación.

Ventajas

• Ciclos de curado cortos frente a procesos por lotes
• Curado térmico uniforme y completo
• Opción de curado UV integrado
• Diseño modular y eficiente energéticamente
• Procesado posterior inmediato posible
• Mayor dureza superficial, brillo y resistencia química

Módulos disponibles

• Módulo de estabilización
• Módulo de evaporación / extracción
• Módulo de calefacción
• Módulo de enfriamiento
• Varios módulos de entrada / salida
• Consola móvil con PLC y pantalla táctil

Especificaciones técnicas (resumen)

• Anchos de trabajo: 610 mm (24 in) o 760 mm (30 in)
• Velocidad de banda: ajustable
• Rango velocidad presecado máscara: 0,5 - 50,0 m/min
• Rango velocidad curado máscara: 0,2 - 2,0 m/min
• Rango velocidad curado pastas: 0,5 - 5,0 m/min
• Rango de temperatura: RT - 250 °C
• Conexión eléctrica: 400 V 3/N/PE 50 Hz
• Potencia de conexión por módulo: 9,3 kW / 18,6 kW
• Potencia en uso por módulo: 4,6 kW / 9,3 kW
• Aire de suministro / extracción por módulo: 100 - 300 m³/h
• Dimensiones por módulo: longitud 1000 mm, ancho 1000 mm, altura 1200 mm
