Engranaje de tornillo sin fin

de dientes rectosdoble

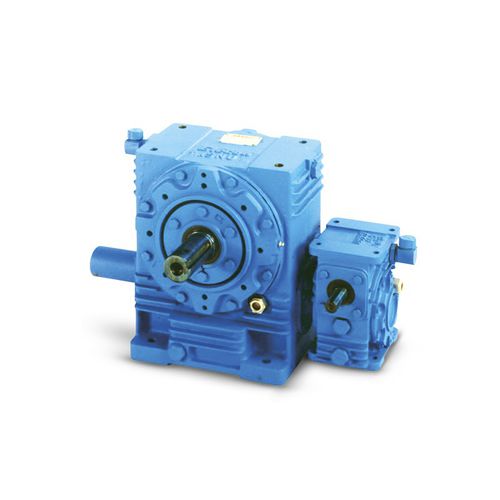

Los reductores helicoidales de doble reducción ELECON se construyen utilizando dos reductores helicoidales de reducción simple. El reductor de tornillo sin fin primario está especialmente diseñado para montarse integralmente en un reductor de tornillo sin fin simple estándar que forma la etapa secundaria. El reductor completo resulta compacto y rígido en su disposición para maquinaria de movimiento lento. Existe una amplia gama de relaciones, desde 75:1 hasta 4900:1. Estos reductores son especialmente adecuados para accionamientos de par elevado y baja velocidad. El engranaje helicoidal cumple la norma BS-721. Explicación y utilización de los índices y factores de servicio. La selección del reductor se realiza comparando las cargas reales con las capacidades nominales de catálogo. Los valores de catálogo se basan en un conjunto estándar de condiciones de carga, mientras que las condiciones de carga reales varían según el tipo de aplicación. Por lo tanto, los factores de servicio se utilizan para calcular una carga equivalente para comparar con las clasificaciones de catálogo. Capacidades mecánicas y factor de servicio (F ) M Las clasificaciones mecánicas miden la capacidad en términos de vida útil y/o resistencia suponiendo un funcionamiento continuo de 12 horas al día en condiciones de carga uniformes. Las capacidades nominales de catálogo permiten una sobrecarga del 100% en el arranque, la rotura o momentáneamente durante operaciones de hasta 12 horas al día.
