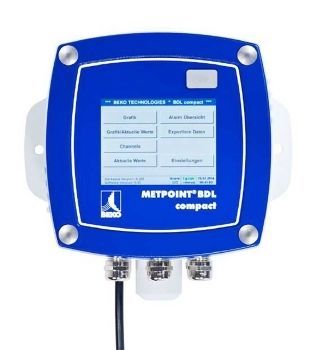

Registrador de datos de punto de rocío METPOINT®️ BDL

de caudalde corrientede potencia

Información del producto
El METPOINT®️ BDL compact es un registrador compacto de datos para aire comprimido, diseñado para la monitorización continua y el archivo a largo plazo de parámetros críticos. Registra y evalúa presión, temperatura, punto de rocío a presión, caudal volumétrico y contenido residual de vapor de aceite mediante 2–4 entradas de sensores, y proporciona alarmas y salidas para integración en sistemas superiores.

Parámetros medidos

• Caudal volumétrico
• Punto de rocío a presión
• Presión
• Potencia activa / eficiencia de corriente
• Temperatura
• Contenido residual de vapor de aceite

Características clave

• Registrador electrónico compacto para aplicaciones de aire comprimido y gas
• 2 a 4 entradas de sensores (analógicas, digitales o mixtas); dos entradas adicionales opcionales
• Registrador de datos integrado opcional de 4 GB micro SDHC (clase 4)
• 2 salidas de alarma por relé (sin potencial, contactos inversores)
• Salidas analógicas para señales 4…20 mA (p. ej. sondas de punto de rocío y consumo)
• Interfaz: pantalla táctil transmissiva de 3,5" (TCT) para configuración y visualización
• Visualización orientada al proceso, estadísticas, gráficos y exportación de registros

Datos técnicos
Dimensiones (mm): 180 x 166 x 115 (An x Al x Pr)
Temperatura de funcionamiento: 0 … +50 °C
Alimentación: 100 … 240 VAC / 50 … 60 Hz / máx. 10 VA
Entradas de sensores: 2 entradas para sondas de punto de rocío y consumo (opcional 2 entradas analógicas); configurable 2–4 entradas analógicas/digitales/mixtas
Pantalla / teclado: pantalla táctil transmissiva 3,5" TCT
Salidas de alarma: 2 relés, sin potencial, contactos inversores
Salidas analógicas: conexión para señales 4…20 mA (carga máx. < 500 Ω)
Registrador integrado: micro SDHC 4 GB (clase 4) estándar

Información adicional
El METPOINT®️ BDL compact evalúa las señales entrantes, muestra resultados relevantes para el proceso in situ y archiva valores medidos y eventos para análisis posteriores. El reenvío de alarmas a sistemas superiores permite intervenciones rápidas y apoya la garantía de calidad y la seguridad de la producción.
