Información general
METPOINT®️ BDL p. con DPM Set - registrador de datos portátil para la medida de la calidad del aire comprimido in situ.

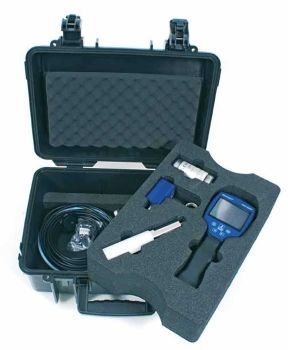

Contenido del conjunto

• Registrador de datos móvil portátil BDL
• Transmisor de punto de rocío DPM SD23 con manguito de protección en seco
• Cámara de medición MK-Basic-PN16 con acoplamiento rápido
• Fuente de alimentación
• Juego de control y ajuste LiCl 11,3% HR
• Cable de conexión de 5 m para SD23 con acoplamiento rápido
• Estuche de transporte resistente

Descripción del producto
El registrador METPOINT BDL p. permite la adquisición rápida y sencilla de datos de medida y la evaluación de la calidad del aire comprimido directamente en el lugar. El equipo portátil con registrador integrado registra parámetros clave como consumo/caudal, presión, temperatura, humedad residual y punto de rocío a presión. Los datos del proceso se convierten en estadísticas y gráficos claros. Se pueden almacenar y exportar hasta 100 millones de mediciones con fecha y ubicación.

Las entradas de sensor universales son compatibles con transmisores industriales estándar. El dispositivo dispone de una pantalla táctil color de 3,5" y una interfaz de usuario intuitiva. Las mediciones se pueden transferir por memoria USB a un PC para su evaluación con el software METPOINT READER SW201. Las funciones de monitorización en tiempo real y de interpretación facilitan la evaluación del rendimiento y las acciones correctivas.

Información sobre la clase de aceite (ISO 8573)
El METPOINT BDL p. con el DPM Set ofrece medición precisa del punto de rocío y apoya la evaluación de humedad y contenido de aceite en el aire comprimido para la clasificación según ISO 8573. Mediante el análisis combinado del punto de rocío y el contenido de aceite, junto con otros equipos de control, es posible clasificar la pureza del aire comprimido.

Funciones

• Registrador portátil para mediciones de calidad del aire comprimido in situ
• Registra: volumen/caudal, presión, temperatura, humedad residual y punto de rocío
• Entradas de sensor universales compatibles con transmisores convencionales
• Pantalla táctil a color 3,5" con presentación gráfica y curvas de medición en color
• Registrador integrado con gran capacidad (hasta 100 millones de valores)
• Interfaz USB para exportación de datos a PC
• Estadísticas, gráficos y funciones de interpretación de uso sencillo
• Monitorización en tiempo real y funciones de alarma/análisis

Datos técnicos (sensor DPM SD23)
Principio de medida: sensor de polímero capacitivo
Unidad: °Ctd, punto de rocío / punto de congelación
Rango de medida: –60 … +30 °Ctd
Señal de salida (analógica): 4 ... 20 mA, 4 hilos
Señal de salida (digital): RS485, Modbus RTU, 4 hilos
Sobrepresión máxima de funcionamiento: 50 bar [ü]
Medio de proceso: Aire comprimido
Rango compensado en temperatura: –25 … +60 °C
Condiciones de referencia: EN 61298-1
Conexión de proceso: G 1/2" rosca exterior (ISO 228-1)
Protección del sensor: filtro sinterizado acero inoxidable 40 µm
Caudal de medida con cámara: 1 ... 3 l/min estándar
Peso (sensor): 175 g
Grado de protección según EN 60529: IP 65

Especificaciones / datos técnicos

• Fabricante: BEKO Technologies GmbH
• Modelo: METPOINT®️ BDL p.
• Peso (conjunto): aprox. 3.5 kg
• Memoria: hasta 100 millones de valores
• Pantalla: 3,5" táctil a color
• Entradas: entradas de sensor universales compatibles con transmisores industriales
• Interfaces: USB para exportación de datos; soporta salidas 4...20 mA y RS485
• Rango de medida (DPM SD23): punto de rocío –60 … +30 °Ctd
• Presión máxima sensor DPM SD23: hasta 50 bar
• Conexión de proceso DPM SD23: G 1/2" (ISO 228-1)
• Protección sensor: filtro sinterizado acero inoxidable 40 µm
• Compatible con METPOINT READER SW201 (transferencia por USB)
