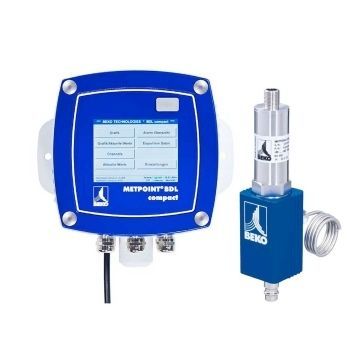

Transmisor de punto de rocío 4-20 mA METPOINT®️ DPM SD23

RS-4854 hiloscon medida de temperatura

Descripción general

• Conjunto compuesto por el transmisor de punto de rocío METPOINT®️ DPM SD23 y el registrador de datos METPOINT®️ BDL compact.
• Incluye: cámara de medición MK‑Basic‑PN16 con boquilla enchufable NW 7.2 para acoplamiento rápido, preparametrizado y listo para montar, cable de conexión de 5 m.

METPOINT®️ DPM: Funcionalidades principales

• Transmisor METPOINT®️ DPM SD23: medición precisa y fiable del punto de rocío bajo presión, temperatura y humedad relativa (hasta −60 °Ctd).
• Registrador METPOINT®️ BDL compact: registro y visualización inmediata de valores medidos, alarmas y evaluación estadística para aseguramiento de la calidad y gestión energética.
• Monitorización continua de puntos críticos del aire comprimido para detectar condensación, vapor de agua, fugas y optimizar la eficiencia del sistema.
• Interfaces y entradas: salidas analógicas y digitales (4...20 mA, RS485), dos entradas de sensor integradas; dos entradas adicionales (digital/analógico) disponibles como opción.
• Opciones de registro: registrador de datos opcional (la ficha menciona 2 GB; algunas versiones ofrecen hasta 4 GB según configuración).

Tabla técnica (extractos)
Rango de medida: –60 ... +30 °Ctd
Máx. sobrepresión de funcionamiento permitida: 50 bar [g]
Desviación máxima de medida: ±4 K para -60 ... -50 °Ctd; ±3 K para -50 ... -30 °Ctd; ±2 K para -30 ... -10 °Ctd; ±1 K para -10 ... +30 °Ctd
Tiempo de respuesta t95: < 10 s (seco → húmedo); < 40 s (húmedo → seco)
Alimentación: 14 ... 30 VDC
Carga (resistencia de carga): RL = máx. 416 Ω a 24 V DC
Salidas: 4 ... 20 mA, analógico, 4 hilos; RS485, salida digital, 4 hilos
Temperatura del medio de proceso: -30 °C ... +70 °C
Temperatura ambiente de funcionamiento: -25 °C ... +60 °C
Temperatura de almacenamiento/transporte: -40 °C ... +85 °C
Humedad ambiental: 0 ... 95 %, sin condensación

Ventajas y aplicaciones

• Garantiza aire comprimido seco y conforme de manera continua para industrias sensibles (alimentaria, farmacéutica, producción, etc.).
• Proporciona datos para decisiones de ahorro energético y operativo mediante históricos y alarmas en tiempo real.
• Solución adecuada para monitorización estacionaria e integración en sistemas de gestión (posibilidad de alarmas y transmisión a sistemas superiores).

Características / especificaciones técnicas

• Modelo: METPOINT®️ DPM SD23 (transmisor) con METPOINT®️ BDL compact (registrador)
• Referencia de producto (Ref.): 4031322
• Peso: 7.5 kg
• Rango de medida punto de rocío: –60 ... +30 °Ctd
• Presión máxima de funcionamiento: 50 bar (g)
• Precisión (desviación máx.) según rango: ±4 K / ±3 K / ±2 K / ±1 K (según rango)
• Tiempo de respuesta t95: < 10 s (seco → húmedo), < 40 s (húmedo → seco)
• Alimentación: 14 ... 30 V DC
• Salidas: 4...20 mA (analógico, 4 hilos) y RS485 (digital, 4 hilos)
• Temperatura del proceso: -30 °C ... +70 °C
• Temperatura ambiente en servicio: -25 °C ... +60 °C
• Temperatura de almacenamiento/transporte: -40 °C ... +85 °C
• Humedad ambiental admisible: 0 ... 95 % (sin condensación)
• Cámara de medición incluida: MK‑Basic‑PN16 con acoplamiento rápido NW 7.2
• Cable de conexión incluido: 5 m
• Entradas: 2 entradas de sensor integradas; 2 entradas adicionales opcionales (digital/analógico)
• Registrador de datos: opcional (memoria indicada 2 GB; algunas secciones indican 4 GB según versión)
