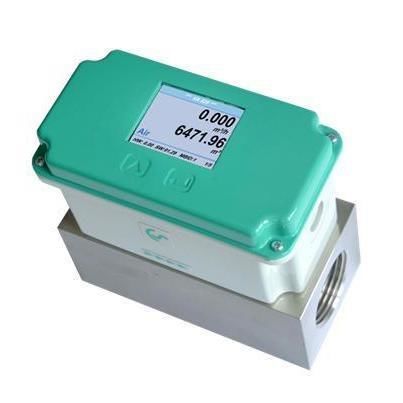

Sensor de caudal térmico VA 525

másicode airede gas

Información general
El VA 525 combina modernas interfaces digitales para la conexión a sistemas de monitorización de energía con un diseño pequeño y compacto. El VA 525 se utiliza cuando numerosas máquinas consumidoras de aire comprimido deben integrarse en una red de monitorización energética. Controle el consumo de cada máquina y analice fugas con un único equipo de medida para apoyar la gestión energética y la sostenibilidad.

Información general
No se necesita tramo de entrada - rectificador de flujo integrado - sensor de presión opcional. Disponible opcionalmente con salidas analógicas (4...20 mA, pulso) e interfaces digitales (Modbus RTU vía RS485, M-Bus opcional, Ethernet/PoE). Todas las interfaces se gestionan a través de una pantalla libremente configurable.

Rangos de medición de caudal VA 525 (versión máx. 185 m/s) para aire comprimido (ISO 1217:1000 mbar, 20 °C)
sección de medición | thread | plena escala | m3/h / (cfm) | L | B | H1 | H | A
DN 8 | G 1/4" | 105 l/min | 3,6 (cfm) | 135 | 55 | 50 | 109,1 | 15
DN 15 | G 1/2" | 90 m3/h | 50 | 135 | 55 | 50 | 109,1 | 20
DN 20 | G 3/4" | 170 m3/h | 100 | 135 | 55 | 50 | 109,1 | 20
DN 25 | G 1" | 290 m3/h | 170 | 135 | 55 | 50 | 109,1 | 25
DN 32 | G 1 1/4" | 530 m3/h | 310 | 135 | 80 | 80 | 139,1 | 25
DN 40 | G 1 1/2" | 730 m3/h | 430 | 135 | 80 | 80 | 139,1 | 25
DN 50 | G 2" | 1195 m3/h | 700 | 135 | 80 | 80 | 139,1 | 30

Ventajas

• Diseño compacto y de reducido tamaño – apto para montaje en y a la salida de máquinas en el usuario final.
• Opcionalmente con señales analógicas clásicas (4...20 mA, pulso) o interfaces digitales (Modbus RTU vía RS485, M-Bus opcional, Ethernet/PoE).
• Todas las interfaces accesibles mediante una pantalla configurable para la parametrización in situ.

Especificaciones técnicas

• Unidades ajustables vía teclado/pantalla: m3/h, m3/min, L/min, L/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h.
• Principio de sensor: sensor de flujo másico térmico.
• Medio de medida: aire (aire comprimido) y gases técnicos compatibles, p. ej. nitrógeno.
• Rangos de medición: ver tabla anterior (DN8 a DN50); versión máx. hasta 185 m/s.
• Precisión: ±1,5% de la escala completa ±0,3% del valor. Bajo petición: ±1% FS ±0,3% lectura u otras opciones.
• Temperatura de trabajo: -20...60 °C.
• Presión de funcionamiento: hasta 16 bar.
• Medición de presión (opcional): 0...16 bar, precisión 1% o 10…2000 mbar (abs).
• Salidas digitales: RS485 (Modbus-RTU); M-Bus opcional; interfaz Ethernet/PoE opcional.
• Salida analógica: 4...20 mA para m3/h o L/min.
• Salida de pulso: 1 pulso por m3 o por litro, galvánicamente aislada; valor de pulso ajustable en pantalla; la salida de impulsos puede usarse como alarma.
• Alimentación: 18...36 VDC, 5 W.
• Carga (para salida analógica): < 500 Ω.
• Carcasa: policarbonato, grado de protección IP65.
• Bloque de medida: aluminio.
• Roscas de conexión del bloque de medida: G 1/4" a G 2" (BSP) o 1/2" a 2" NPT según variante.
• Posición de montaje: cualquiera.
• Peso (indicativo): 3.5 kg.
• Referencia del producto: 0695 5250-A2-E1.
