Caudalímetro térmico METPOINT®️ FLM SF53

másicovolumétricopara gas

Resumen

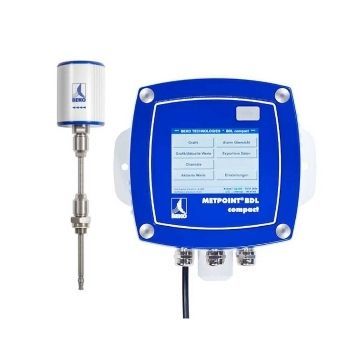

METPOINT®️ FLM SF53 con BDL compact - medición de caudal volumétrico para monitorización continua y registro de datos de aire comprimido.

Contenido

• Sensor SF53, hasta 185 m/s, profundidad de inserción 220 mm
• Registrador de datos BDL compact 2D
• Cable de conexión aprox. 5 m

Descripción
El sistema METPOINT FLM de BEKO Technologies es una solución industrial para la medición en tiempo real del caudal volumétrico de aire comprimido. Basado en un principio calorimétrico con dos sensores de temperatura alineados en la dirección del flujo, convierte la potencia eléctrica necesaria para mantener una diferencia de temperatura fija (40 K) en una señal fiable de caudal volumétrico/ mássico. El sistema facilita la optimización energética, la detección de fugas y la documentación de la operación.

Integración y uso

• Instalación: sonda de inserción montada bajo presión en la tubería (profundidad 220 mm) para medición en línea sin interrupciones importantes.
• Integración: conexión al METPOINT BDL Compact para registro y visualización centralizados; compatible con otros registradores (DS/BDL).
• Monitorización de datos: visualización y almacenamiento mediante BDL Compact; comunicación por RS485 (Modbus RTU), salida analógica 4-20 mA y salidas de pulso.
• Mantenimiento: planificación de intervenciones a partir de los datos registrados (sustitución de filtros, calibración anual, etc.).

Ventajas y aplicaciones
Supervisión continua en punto final del caudal volumétrico para identificar consumos, fugas y potencial de ahorro energético; mantenimiento reducido (sin piezas móviles); sensor pre-calibrado para diámetros específicos o recalibrable a petición.

Tabla - Datos extraídos
Dimensiones (mm): profundidad de inserción 220 mm — 80 x 437 x 94 (An x Al x Pr)
Temperatura de funcionamiento: tubo sonda –30 ... +140 °C; carcasa –30 ... +80 °C
Alimentación: 18 ... 36 VCC (opcional mediante fuente enchufable o vía BDL)
Método de medición: medición calorimétrica
Medios: aire comprimido, gases técnicos
Humedad relativa: máx. 90% HR (sin gotas de agua)
Presión de trabajo: 0 ... 10 bar (estándar); hasta 0 ... 50 bar (versión E) con protección adicional
Material sonda y racor: acero inoxidable 1.4301
Salida digital: RS485 (Modbus RTU)
Salida analógica: 4 ... 20 mA (carga < 500 Ω)
Salida de pulso: 1 pulso por m³ o por L, salida sin potencial, pasiva máx. 48 VCC / 150 mA

Integración METPOINT BDL Compact
El BDL Compact permite el registro y la visualización centralizados de magnitudes (caudal volumétrico, punto de rocío a presión, presión, temperatura, potencia, contenido de aceite residual). Dispone de 2 a 4 entradas de sensores (analógicas, digitales o mixtas) y opciones de registrador de datos (memoria, exportación).

Información adicional
El sensor SF53 se suministra precalibrado para diámetro de tubo 53,1 mm y puede recalibrarse para otros diámetros bajo pedido. Opciones: variantes con visualización e indicación LED para configuración. Peso indicativo: 7,5 kg.

Características / especificaciones técnicas

• Modelo: METPOINT®️ FLM SF53 (sensor SF53)
• Profundidad de inserción: 220 mm
• Velocidad máxima del proceso: hasta 185 m/s (especificación SF53)
• Registrador compatible: METPOINT BDL Compact (2D)
• Cable de conexión: aprox. 5 m (suministrado)
• Dimensiones caja: 80 x 437 x 94 mm (An x Al x Pr)
• Temperatura sonda: –30 ... +140 °C; carcasa: –30 ... +80 °C
• Alimentación: 18 ... 36 VCC
• Principio de medición: calorimétrico / medición térmica de flujo
• Medios medibles: aire comprimido y gases técnicos
• Humedad admisible: máx. 90% HR (sin condensación)
• Presión de trabajo: 0 ... 10 bar (estándar); hasta 0 ... 50 bar (E) con protección
• Material sonda/racor: acero inoxidable 1.4301
• Salidas: RS485 (Modbus RTU), 4-20 mA, salida de pulso (1 pulso/m³ o por L)
• Peso indicativo: 7,5 kg
• Opciones: pantalla, indicación LED, precalibrado para distintos diámetros, registradores externos compatibles (DS 400/DS 500)
