Registrador de datos de temperatura DS 400

4-20 mAde caudalde presión

Descripción

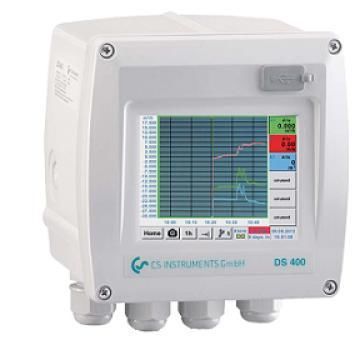

El registrador sin papel DS 400 de CS-Instruments es un registrador industrial compacto con pantalla gráfica táctil de 3,5" para monitorizar y registrar en tiempo real caudales y otros parámetros medidos. Ofrece salidas analógicas configurables, relés de alarma y opciones de registro e interfaces de comunicación para su integración en sistemas de supervisión.

Información resumida (tabla)
product | description | Nº de pedido
DS 400 - Registrador sin papel con pantalla gráfica y operación táctil | Digital (Z500 4003) | 0500 4000 D

Equipamiento estándar

• Interfaz USB
• Pantalla gráfica 3,5" con funcionamiento táctil
• Fuente de alimentación integrada para sensores
• Salida analógica 4...20 mA para todos los sensores activos conectados
• Salida de impulsos para totalización (sensores de caudal)
• 2 relés de alarma (contactos de conmutación sin potencial, máx. 230 V, 3 A)

Opciones de software

• Servidor web integrado
• Función de cálculo matemático
• Función totalizadora

Opciones de hardware

• Registrador de datos integrado (opcional)
• Interfaz Ethernet / RS 485
• Entradas de sensor adicionales seleccionables (digitales o analógicas)

Funciones destacadas
Monitorización y registro en tiempo real de caudales y otros parámetros; salidas de alarma configurables; salidas analógicas estándar 4...20 mA; salida de impulsos para totalización; registrador de datos opcional hasta 100 millones de valores; servidor web opcional para acceso remoto a datos en tiempo real e históricos.

Especificaciones técnicas

• Marca: CS-Instruments
• Modelo: DS 400
• Número de producto / SKU: 05004000 (0500 4000 D para versión digital)
• Peso: 7 kg
• Dimensiones (caja de pared): 118 x 115 x 98 mm (IP54)
• Dimensiones (montaje en panel): 92 x 92 x 75 mm
• Entradas: 2 entradas digitales para FA 5xx / VA 5xx
• Interfaz: USB (estándar); Ethernet / RS 485 opcional
• Alimentación: 100...240 VAC, 50-60 Hz
• Salidas analógicas: 4...20 mA para sensores activos conectados
• Salida de impulsos: para totalización (sensores de caudal)
• Salidas de alarma: 2 relés (sin potencial)
• Registrador de datos (opcional): hasta 100 millones de valores, inicio/parada y frecuencia de medida configurables
• Entradas adicionales de sensor (opcional): presión, temperatura, pinzas amperimétricas, sensores 4...20 mA, 0...10 V, Pt100, Pt1000
• Precisión: depende del sensor conectado (ver especificaciones)

Descargas
Ficha técnica DS 400 (PDF); Manual de instalación y usuario (PDF); Ficha de sensores compatibles (PDF).
