Aparato de inspección PND por ultrasonidos LD 510

Información del producto
El detector de fugas UltraCam LD 510 utiliza 30 micrófonos MEMS para calcular y visualizar la imagen de ultrasonidos y convierte ultrasonidos inaudibles en señales audibles. El dispositivo muestra ópticamente la fuga en la imagen en vivo incluso en entornos industriales ruidosos. Para determinar la tasa de fuga el usuario apunta el láser directamente a la fuga; fuga, láser y círculo rojo deben coincidir en la imagen. La tasa de fuga se indica en l/min o cfm y los costes anuales se calculan en €/año. La distancia se mide automáticamente.

Ventajas frente a detectores clásicos

• Representación visual de fugas en la imagen en vivo, apta para entornos industriales ruidosos
• Medición directa de la tasa de fuga (l/min o cfm) y cálculo preciso de costes en €/año
• Medición automática de distancia para un cálculo exacto
• Función Auto level que adapta la sensibilidad al entorno y suprime el ruido ambiental
• Cámara integrada para documentación fotográfica

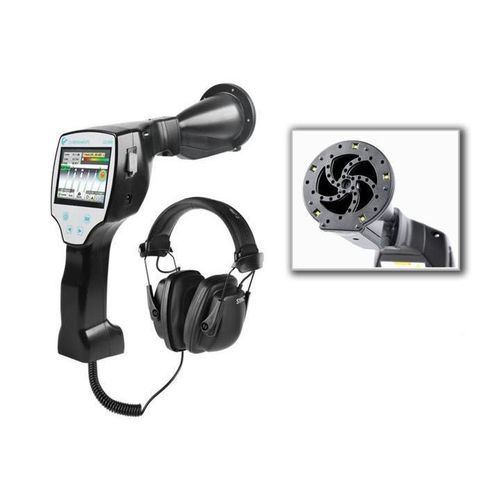

Contenido del set LD 510

• Detector de fugas LD 510 con campana acústica, cámara integrada y entrada adicional para sensores externos (0601 0106)
• 100 etiquetas para marcar fugas in situ
• Módulo de medida de distancia láser integrado (0560 0106)
• Maletín de transporte (0554 0106)
• Auriculares reductores de ruido (0554 0104)
• Tubo de enfoque con punta desmontable (0530 0104)
• Adaptador de corriente (0554 0009)
• Cable en espiral para conexión del sensor ultrasónico, longitud 2 m extendido (020001402)
• Funda con correa para LD 500/510 (020001795)

Características especiales

• Medir el tamaño de la fuga (l/min) y estimar los ahorros potenciales (€/año)
• Detectar fugas muy pequeñas a largas distancias (sensibilidad mínima: 0,1 l/min a 6 bar, 5 m)
• Fotografiar las piezas con fugas y añadir notas de mantenimiento para la documentación
• Exportar datos de fugas vía USB a software de sobremesa y generar informes ISO 50001
• Aprox. 9 horas de funcionamiento continuo con baterías Li‑Ion recargables internas

Aplicaciones típicas

• Detección y localización de fugas en sistemas de aire comprimido con cuantificación de pérdidas
• Medición de caída de presión para verificar la integridad del sistema y la efectividad de las reparaciones
• Cálculo de volumen de aire perdido y costes energéticos asociados

Especificaciones técnicas

• Frecuencia de trabajo: 40 kHz ± 2 kHz
• Conexiones: conector estéreo de 3,5 mm para auriculares; toma de alimentación para cargador externo
• Láser: longitud de onda 630–660 nm; potencia de salida < 1 mW (clase 2)
• Pantalla: 3,5" táctil
• Interfaz: USB
• Registrador de datos: tarjeta SD de 16 GB (≈100 millones de valores)
• Alimentación: baterías Li‑Ion recargables internas, aprox. 9 h de funcionamiento continuo, tiempo de carga aprox. 4 h
• Temperatura ambiente: -5 … +50 °C
• EMC: DIN EN 61326
• Auto level: adaptación automática de la sensibilidad para suprimir ruido ambiental
• Sensibilidad: min. 0,1 l/min a 6 bar, 5 m (≈ 1 €/año en costes de aire comprimido)
• Peso (sin auriculares): 540 g
