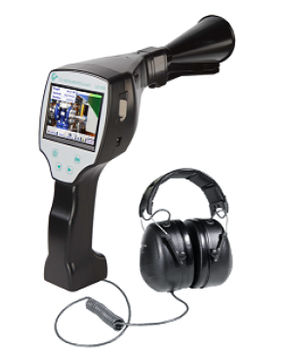

Detector de fugas por ultrasonidos LD 500

de láserde aire comprimidode gas

Información del producto Detector de fugas con cámara LD 500
Detector de fugas con cámara: indica la tasa de fuga en l/min. Los nuevos detectores LD 500/LD 510 con cámara integrada y cálculo de fugas son instrumentos de medición móviles diseñados para el uso diario. Gracias a la tecnología avanzada de sensores, incluso las fugas más pequeñas (0,1 l/min, aprox. 1 €/año) pueden localizarse, medirse y documentarse a larga distancia en una sola operación. La detección de fugas de aire comprimido y gas puede resultar difícil según la accesibilidad del sistema; accesorios especiales (trompeta acústica, tubo de enfoque con punta, cuello de cisne flexible, espejo parabólico) facilitan la localización en zonas de difícil acceso.

Características del detector de fugas LD 500/LD 510

• Medir el tamaño de la fuga (l/min) y estimar el ahorro potencial (€/año)
• Detectar las fugas más pequeñas a larga distancia
• Nivel automático: adapta la sensibilidad automáticamente al entorno y suprime el ruido ambiental
• Cámara integrada para fotografiar las partes con fuga
• Documentar y describir la fuga y las acciones necesarias
• Transferir los datos de fuga vía USB a software de sobremesa
• Crear informes conforme a ISO 50001
• Hasta 9 horas de funcionamiento continuo

Uso previsto

• El LD 500 es un detector de fugas para la detección rápida y fiable de fugas en/sobre sistemas de aire comprimido.
• El LD 500 evalúa las ondas ultrasónicas generadas por la fuga en función de la distancia y la presión.
• Está diseñado y construido únicamente para el uso descrito y solo puede utilizarse para ese fin.
• El usuario debe comprobar la idoneidad del equipo para el uso previsto. Los datos técnicos de esta ficha son vinculantes.
• No se permite el manejo inadecuado ni la operación fuera de las especificaciones técnicas. Se excluyen reclamaciones por daños debidos a uso indebido.

Impacto en la temperatura del aire comprimido
Identificar y reparar fugas ayuda a minimizar la pérdida de energía, reducir la generación de calor y optimizar el rendimiento del sistema. Este enfoque proactivo contribuye a mantener la temperatura del aire comprimido dentro de límites aceptables y a garantizar la calidad del aire en los equipos aguas abajo.

• Pérdida de energía: las fugas obligan al compresor a trabajar más para mantener la presión, aumentando la carga y la generación de calor.
• Aumento de calor: un compresor más exigido genera más calor durante la compresión, lo que puede elevar la temperatura del aire en aval.
• Enfriamiento ineficiente: las fugas pueden afectar a los posenfriadores/intercoolers, reduciendo la eficacia del enfriamiento y aumentando la temperatura del aire.
• Reducción de eficiencia: las caídas de presión por fugas requieren un funcionamiento más prolongado o frecuente del compresor, contribuyendo a mayor generación de calor y menor eficiencia.

Características / especificaciones técnicas

• Modelo: LD 500
• Ref. producto: 06010105
• Frecuencia de trabajo: 40 kHz ± 2 kHz
• Conexiones: conector de auriculares 3,5 mm; toma de alimentación para cargador externo
• Láser: longitud de onda 630…660 nm; potencia de salida < 1 mW (clase láser 2)
• Pantalla: pantalla táctil 3,5"
• Interfaz: USB
• Registrador de datos: tarjeta SD de 16 GB (aprox. 100 millones de valores)
• Alimentación: baterías Li-Ion recargables internas, aprox. 9 h de funcionamiento continuo, tiempo de carga aprox. 4 h
• Temperatura ambiente: 0…+50 °C
• EMC: DIN EN 61326
• Nivel automático: adapta la sensibilidad y suprime el ruido ambiental
• Sensibilidad: mín. 0,1 l/min a 6 bar, distancia 5 m (aprox. 1 €/año coste aire comprimido)
• Peso (sin auriculares): 540 g
• Peso (meta producto): 3.5 kg
