Detector de fugas por ultrasonidos LD 510

acústicode láserde aire comprimido

Información general
Los nuevos dispositivos de detección de fugas LD 500/LD 510 con cámara integrada y funciones para la medición y el cálculo de fugas son instrumentos de medición móviles diseñados para el uso diario en entornos industriales. Gracias a una tecnología de sensores avanzada, incluso las fugas más pequeñas (0,1 l/min, equivalente a aprox. 1 € al año) pueden localizarse, medirse y documentarse a largas distancias en un solo paso. El LD 510 integra una cámara, medición de distancia láser y permite tomar fotografías de las fugas y transferir los datos al PC.

Set LD 510 (composición y número de pedido)
Set LD 510 compuesto por: 0601 0106

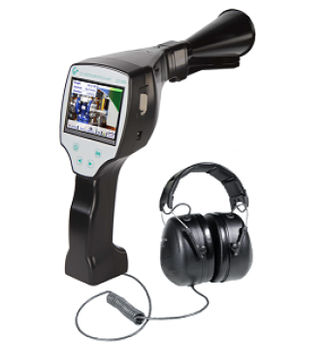

LD 510 Detector de fugas con embudo acústico, cámara integrada y entrada adicional para sensores externos, 100 etiquetas para identificar fugas in situ — 0560 0106
Medición de distancia láser integrada — Z554 5000
0554 0106 — (artículo asociado: maletín de transporte)
Auriculares insonorizados — 0554 0104
0530 0104 — (artículo asociado: tubo direccional con punta)
Fuente de alimentación — 0554 0009
Cable en espiral para conectar el sensor ultrasónico, longitud 2 m (extendido) — 020001402
Funda con correa para el hombro para LD 500/510 — 020001795

Ventajas del dispositivo

• Determine su tasa de fuga (l/min) y su potencial de ahorro (€/año)
• Encuentre las fugas más pequeñas, incluso a larga distancia
• Nivel automático: ajusta automáticamente la sensibilidad al entorno y suprime de forma fiable el ruido ambiental
• Tome fotografías de las fugas para documentación
• Describa la fuga y las operaciones de mantenimiento necesarias
• Transfiera los datos de fuga a su PC mediante USB
• Genere informes conforme a la norma ISO 50001
• Posibilidad de hasta aprox. 9 horas de funcionamiento continuo

Usos y mediciones

• Detección de fugas: localizar y cuantificar fugas en sistemas de aire comprimido para priorizar reparaciones.
• Medición de caída de presión: comparar lecturas de presión en distintos puntos para identificar zonas afectadas por fugas.
• Cálculo del caudal de aire: estimar el volumen de aire comprimido perdido por fugas y cuantificar los costes energéticos asociados.

Características / Especificaciones técnicas

• Marca: CS-Instruments
• Modelo: LD 510
• Frecuencia de trabajo: 40 kHz ± 2 kHz
• Conexiones: conector para auriculares de 3,5 mm; toma para adaptador de corriente para conectar un cargador externo
• Láser: longitud de onda 630...660 nm; potencia de salida < 1 mW (clase de láser 2)
• Alimentación (salida sensor externo): 24 VCC ± 10%, corriente de salida 120 mA en funcionamiento continuo
• Pantalla: pantalla táctil de 3,5"
• Interfaz: USB
• Registrador de datos: tarjeta SD de 16 GB (aprox. 100 millones de valores)
• Batería: baterías de ión-litio recargables internas ≈ 9 h de funcionamiento continuo; tiempo de carga ≈ 4 h
• Temperatura ambiente de funcionamiento: 0...+50 °C
• Compatibilidad EMC: DIN EN 61326
• Nivel automático: ajusta automáticamente la sensibilidad al entorno y suprime el ruido ambiental
• Sensibilidad mínima: 0,1 l/min a 6 bar, 5 m de distancia (aprox. 1 €/año coste de aire comprimido)
• Peso sin auriculares: 540 g
• Entrada de sensor externo (solo LD 510): alimentación de salida para sensor 24 VDC ±10%, 120 mA en funcionamiento continuo; rangos de medición y exactitud: ver sensores externos CS-Instruments
