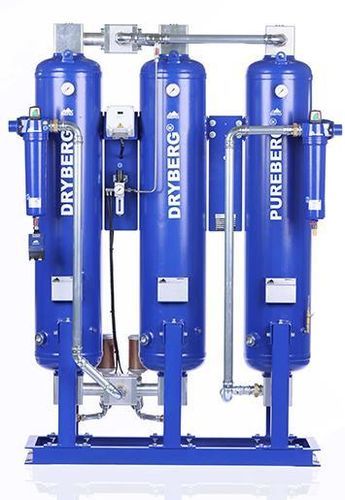

Secador de aire comprimido por adsorción DRYBERG® AD340 CT

por adsorción sin aporte de calor

Resumen
Secador por adsorción sin aporte de calor y exento de aceite DRYBERG® AD340 CT, diseñado para el secado continuo del aire comprimido con punto de rocío a presión hasta -40 °C.

Aplicaciones

• Aplicaciones industriales que requieren aire comprimido muy seco y libre de aceite (automoción, textil, sanitaria).
• Herramientas neumáticas, pintura en aerosol, laboratorios y procesos sensibles.
• Procesos donde la eliminación de trazas de aceite y un bajo punto de rocío son críticos.

Datos técnicos del secador DRYBERG® AD340 CT
Capacidad* [m3/min] : 5,6 (340 m3/h)
Conexión [inch] : 1 1/2"
Dimensiones (AxBxCxD) [mm] : 1531 x 1008 x 1653 x 716
Peso [kg] : 552
Presión mínima de servicio [bar g] : 4
Presión máxima de servicio [bar g] : 16
Alimentación : 230 V / 50-60 Hz CA
Contenido de aceite residual a 20 °C [mg/m³] : 0,003
Punto de rocío a presión (DTP) [°C] : -40

Presión de servicio (tabla de rendimiento)
Presión de servicio (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Temperatura de entrada = 35 °C : 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Temperatura de entrada = 40 °C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Temperatura de entrada = 45 °C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4

Notas
*Calculado a 1 bar (abs.) y 20 °C, basado en 7 bar g de presión de servicio y 35 °C de temperatura de entrada (condición saturada).

Documentos
Manual de usuario DRYBERG AD150 - 1200 CT y manual del controlador EVERMATIC 20 disponibles en PDF.

Características / especificaciones técnicas

• Modelo: DRYBERG® AD340 CT
• Capacidad*: 5,6 m3/min (340 m3/h)
• Punto de rocío a presión (DTP): -40 °C
• Presión de servicio: 4 – 16 bar g
• Conexión: 1 1/2"
• Dimensiones: 1531 x 1008 x 1653 x 716 mm
• Peso: 552 kg
• Alimentación: 230 V / 50-60 Hz AC
• Contenido de aceite residual a 20 °C: 0,003 mg/m³
• Tipo de regeneración: regeneración en frío (sin aporte de calor)
• Opcional: torre de carbón activado para eliminación de aceite/olor
• Nota: valores marcados * basados en 1 bar (abs.) y 20 °C a 7 bar y 35 °C de temperatura de entrada
