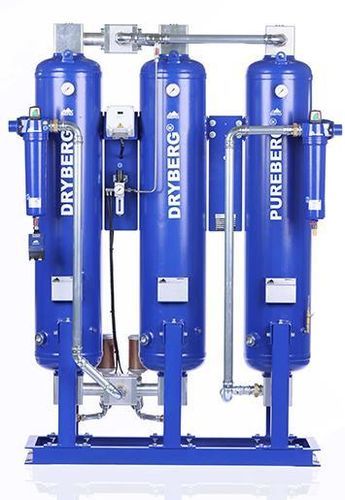

Secador de aire comprimido por adsorción DRYBERG® AD480 CT

por adsorción sin aporte de calor

Descripción general
Secador de adsorción regenerador en frío exento de aceite DRYBERG® AD480 CT. Incluye manómetro, torre de carbón activado y manómetro de prueba de aceite.

Diseño y ventajas
Diseño energéticamente eficiente con gestión térmica avanzada y sistemas de flujo de aire optimizados para minimizar el consumo de energía y reducir los costos operativos y la huella de CO2. Operación exenta de aceite; opción con torre de carbón activado para eliminación de aceite y olores. Controles intuitivos, fácil acceso para mantenimiento y monitorización para mejorar la fiabilidad operativa.

Detalles del producto
El secador DRYBERG® AD480 CT es un secador de adsorción regenerador en frío diseñado para la separación continua del vapor de agua del aire comprimido mediante columnas de adsorción con desecante. Incluye válvulas, manómetros, control con pantalla y carcasas de filtro con elementos adecuados. La regeneración del desecante se realiza mediante una porción de aire comprimido ya seco y expandido para desorber la humedad.

Datos técnicos (tabla)
capacity* [m3/m] : 8
capacity* [m3/h] : 480
connector [inch] : 1 1/2"
Dimensions (AxBxCxD) [mm] : >1630x1008x1653x716
weight [kg] : 579
min. presión de funcionamiento [bar ü] : 4
máx. presión de funcionamiento [bar g] : 16
fuente de alimentación : 230 V / 50-60 Hz CA
contenido de aceite residual a 20 °C [mg/m³] : 0,003
punto de rocío a presión (DTP) [°C] : -40
*basado en 1 bar (abs.) y 20 °C a 7 bar – presión de funcionamiento y temperatura de entrada de 35 °C

Presión de funcionamiento (bar g) - Matriz temperatura / caudal
Presión (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Temperatura 35 °C : 0,6 0,7 0,8 1 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Temperatura 40 °C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Temperatura 45 °C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
>45 °C : 0 0 0 0 0 0 0 0 0 0 0 0 0

Descargas disponibles (documentación)

• Manual de instrucciones del secador de adsorción DRYBERG® AD 150 - 1200 CT (PDF)
• Manual de instrucciones del controlador EVERMATIC 20 (PDF)

Características / especificaciones técnicas

• Modelo: DRYBERG® AD480 CT
• Marca: BERG Kompressoren GmbH
• Número de producto / SKU: 1010730480
• Capacidad nominal: 480 m3/h (8 m3/m)
• Punto de rocío a presión (DTP): -40 °C
• Rango de presión de funcionamiento: 4 - 16 bar (g)
• Conector: 1 1/2"
• Dimensiones (mm): >1630 x 1008 x 1653 x 716
• Peso: 579 kg
• Fuente de alimentación: 230 V / 50-60 Hz CA
• Contenido de aceite residual a 20 °C: 0,003 mg/m³
• Opción: torre de carbón activado integrada para eliminación de aceite/olores
• Operación: exento de aceite; regeneración por flujo parcial de aire seco
• Clase de calidad de aire objetivo (según documentación de serie): alta pureza para aplicaciones industriales
