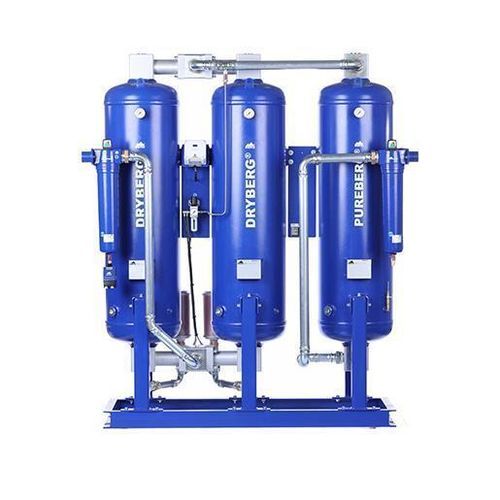

Secador de aire comprimido por adsorción DRYBERG® AD1000 CT

por adsorción sin aporte de calorde 2 etapasde gran capacidad

Descripción del producto
Secador por adsorción de doble torre, regeneración en frío y sin aceite DRYBERG® AD1000 CT, diseñado para sistemas de aire comprimido industriales que requieren punto de rocío bajo y contenido residual de aceite muy bajo.

Resumen
Diseño compacto y ahorro de espacio que permite la instalación en plantas con distribución limitada manteniendo alta capacidad de tratamiento. El DRYBERG® AD1000 CT procesa grandes volúmenes de aire de forma eficiente, apto para instalaciones que necesitan aire seco y exento de aceite con mínimo espacio ocupado.

Datos técnicos
capacidad* [m3/m]: 16,6
capacidad* [m3/h]: 1000
conexión [inch]: 2"
Dimensiones (AxBxCxD) [mm]: 2198 x 1173 x 2053 x 900
peso [kg]: 1299
presión mínima de servicio [bar g]: 4
presión máxima de servicio [bar g]: 16
alimentación: 230 V / 50-60 Hz CA
contenido de aceite residual a 20 °C [mg/m³]: 0,003
punto de rocío a presión (DTP) [°C]: -40

Presión de servicio (bar g) vs Temperatura de entrada (°C)
Presión de servicio (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Temperatura 35 °C: 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Temperatura 40 °C: 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Temperatura 45 °C: 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Temperatura >45 °C: 0 0 0 0 0 0 0 0 0 0 0 0 0

Características y ventajas

• Secado por adsorción sin aporte de calor y sin aceite, apto para procesos industriales sensibles.
• Torre de carbón activo integrada opcional para eliminación adicional de vapores de aceite y COV.
• Diseño de pequeño tamaño que facilita la instalación en espacios reducidos.
• Controles e indicadores intuitivos para operación, seguimiento y mantenimiento sencillos.
• Construcción industrial y componentes duraderos para operación continua.
• Flujo de aire y consumo optimizados para minimizar costes operativos.
• Proporciona muy bajo contenido de aceite residual y punto de rocío de -40 °C para aplicaciones exigentes.

Equipamiento incluido / destacado (según ilustración)

• Manómetros
• Torre de carbón activo (configuración integrada)
• Indicador de aceite

Notas
Los valores de capacidad y rendimiento marcados con * se calculan a 1 bar (abs.) y 20 °C, a 7 bar g de presión de trabajo y 35 °C de temperatura de entrada del aire comprimido (condición saturada).

Especificaciones técnicas

• Modelo: DRYBERG® AD1000 CT
• Caudal nominal: 1000 m3/h (16,6 m3/m) *
• Conexión: 2"
• Dimensiones (AxBxCxD): 2198 x 1173 x 2053 x 900 mm
• Peso: 1299 kg
• Rango de presión de servicio: 4 – 16 bar g
• Alimentación eléctrica: 230 V / 50-60 Hz CA
• Contenido de aceite residual (a 20 °C): 0,003 mg/m³
• Punto de rocío a presión (DTP): -40 °C
• Tipo de secador: Secador por adsorción de doble torre, regeneración en frío, con opción de filtrado por carbón activo
• Aplicaciones típicas: sistemas de aire comprimido industriales que requieren aire exento de aceite y con bajo punto de rocío
