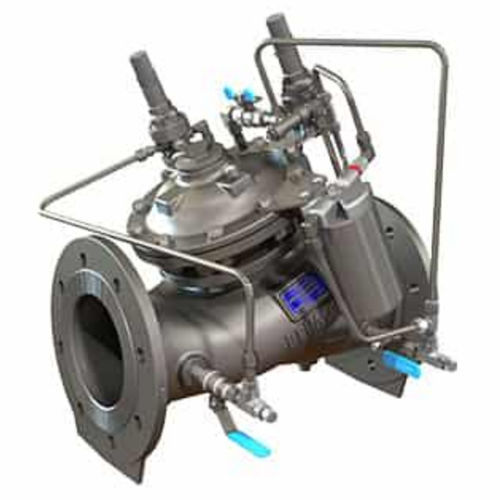

Válvula de globo MN-723

con control hidráulicode controlpiloto

Descripción
Válvula de control hidráulica operada por piloto con dos funciones independientes: reducción y sostenimiento de presión. Mantiene una presión mínima regulada a monte independientemente de las variaciones de caudal o de la presión a valle, y evita que la presión a valle supere un máximo preestablecido independientemente de las fluctuaciones de caudal o de una presión excesiva a monte. La Serie 700 Sigma presenta un cuerpo hidrodinámico de paso sin obstrucciones, diseñado para una modulación eficaz en sistemas con alta diferencia de presión. Fabricada para condiciones exigentes con mínima cavitación y ruido; adecuada para abastecimiento de agua, minería y aplicaciones industriales pesadas.

Características clave

• Diseño a prueba de manipulaciones
• Excelentes propiedades anti‑cavitación
• Amplio rango de caudal para una modulación precisa
• Alta estabilidad y precisión de presión
• Sellado estanco a goteo
• Trayectoria de flujo hidrodinámica sin obstáculos
• Tapón regulador V‑Port opcional para estabilidad a bajo caudal

Diseño y actuador

• Actuador unitario de doble cámara, desmontable como unidad integral
• Diafragma protegido
• Respuesta rápida a cambios súbitos de las condiciones del sistema
• Mantenimiento simplificado: actuador y asiento son reparables en línea

Aplicaciones

• Abastecimiento de agua y redes municipales
• Minería e industria pesada
• Sistemas de alta diferencia de presión que requieren funciones combinadas de reducción y sostenimiento

Documentación disponible

• Página de producto (MN-723)
• Manual de instalación, operación y mantenimiento (IOM)
• Folletos y documentación técnica de la Serie 700
• Listas de repuestos para la Serie 700
• Guía de pedido y documentación de ingeniería

Especificaciones técnicas

• Modelo: MN-723
• Serie: 700 Sigma Series
• Tipo: Válvula de control hidráulica, operada por piloto (reductora y sostenedora de presión)
• Patrón: Patrón oblicuo, válvula tipo globo
• Actuador: Actuador unitizado de doble cámara, desmontable como unidad
• Conjunto asiento: Unitizado, reparable en línea
• Cuerpo/Flujo: Cuerpo hidrodinámico para paso de flujo sin obstrucciones
• Anti‑cavitación: Diseñada para minimizar cavitación y ruido
• Opcional: Tapón V‑Port para mayor estabilidad a bajo caudal
• Mantenimiento: Servicio en línea simplificado
• Segmentos típicos: Abastecimiento de agua, Minería, Industrial
