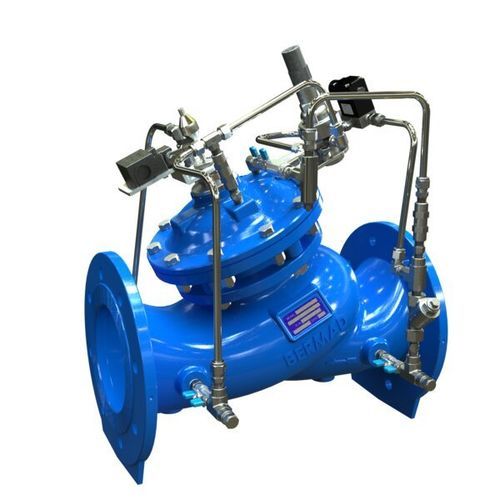

Válvula hidráulica 743-03-S

de regulación de presiónde aislamientopara agua potable

Producto
Válvula hidráulica de control de bomba y sostenedora de presión con retención activa, control de velocidad de apertura/cierre e interruptor de fin de carrera. Modelo: 743-03-S, Serie 700 Sigma.

Resumen
Válvula hidráulica con función de retención activa y dos funciones independientes: apertura total o cierre en respuesta a señales eléctricas para aislar la bomba durante el arranque y la parada y prevenir sobrepresiones. En posición abierta, mantiene la presión mínima de descarga independientemente de las variaciones de caudal y evita que la bomba exceda su caudal o consumo de energía de diseño.

Funciones y prestaciones

• Control de velocidad de apertura y cierre; interruptor de final de carrera integrado
• Excelentes propiedades anticavitación
• Amplio rango de caudal con regulación estable
• Alta estabilidad y precisión; cierre estanco
• Mantenimiento en línea para facilitar intervenciones

Diseño de doble cámara

• Reacción moderada de la válvula y curva de cierre atenuada
• Diafragma protegido
• Opciones para funcionamiento a presiones muy bajas

Otras características de diseño

• Diseño flexible — incorporación sencilla de funciones opcionales
• Paso de flujo sin obstáculos
• Tapón de regulación V-Port (opcional) para estabilidad a bajos caudales
• Materiales adecuados para agua potable

Certificaciones y normas

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081

Aplicaciones típicas

• Estaciones de bombeo — controla el arranque y paro de la bomba para prevenir transitorios
• Estaciones de bombeo — mantiene el punto de operación en la curva de la bomba y protege el rendimiento

Especificaciones técnicas

• Modelo: 743-03-S
• Serie: Serie 700 Sigma
• Operación: Hidráulica con retención activa, control de bomba y mantenimiento de presión
• Funciones: Dos funciones independientes — apertura/cierre por señal eléctrica; sostén de presión mínima de descarga en posición abierta
• Control: regulación velocidad apertura/cierre; interruptor de fin de carrera
• Diseño: doble cámara; curva de cierre moderada; diafragma protegido
• Opciones: tapón V-Port; versiones para presiones muy bajas
• Mantenimiento: en línea
• Rendimiento: anticavitación; amplio rango de caudal; alta estabilidad y precisión; cierre hermético; paso de flujo sin obstáculos
• Materiales: aptos para agua potable (ver certificaciones)
• Código interno / código de barras: 253869
