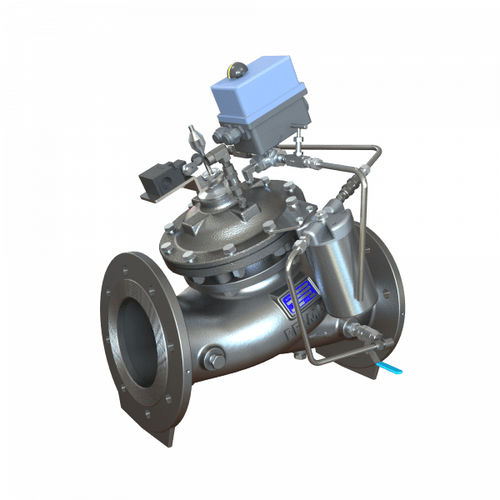

Válvula de membrana MN-740

hidráulicacon control hidráulicode control

Presentación
Válvula de control de bomba de refuerzo operada hidráulicamente que se abre completamente o se cierra por señal eléctrica. Diseñada para aislar la bomba durante el arranque y paro para evitar golpes de ariete. El MN-740 (Serie 700 Sigma) es una válvula tipo globo oblicua accionada por diafragma, con actuador unitizado de doble cámara y cuerpo hidrodinámico para un paso de flujo sin obstrucciones y alta capacidad de caudal.

Características clave

• Principio hidráulico auto-operado con señal de control eléctrica: no requiere alimentación continua para la operación básica.
• Configuraciones disponibles: válvula principal normalmente abierta (NO) o normalmente cerrada (NC).
• Cuerpo hidrodinámico tipo globo ancho que proporciona mayores coeficientes de caudal (Kv/Cv) y menor pérdida de carga.
• Función de retención integrada, con muelle, que sustituye la válvula de retención de la línea y proporciona cierre mecánico seguro.
• Estanqueidad hermética y diseño resistente a manipulaciones, apto para condiciones severas.
• Actuador unitizado de doble cámara: apertura/cierre con potencia total (opción B) y desmontable como unidad para mantenimiento en línea simplificado.
• Diseño modular y flexible para la incorporación de opciones; trayectoria de flujo sin obstáculos.

Aplicaciones

• Control y protección de bombas en estaciones de refuerzo y redes de abastecimiento de agua.
• Sistemas de bombeo mineros e industriales que requieren aislamiento de la bomba en arranques/paradas para prevenir golpes de ariete.
• Plantas municipales de agua e instalaciones de bombeo a gran escala.

Configuraciones/Notas opcionales

• Configuración estándar o con retención de flujo independiente (código "2S").
• Opción de actuador de doble cámara (opción "B") para apertura/cierre totalmente motorizados.
• Accesorios, pilotos y opciones de materiales disponibles según la documentación técnica.

Características / especificaciones técnicas

• Modelo: MN-740
• Serie comercial: Serie 700 Sigma
• Tipo de producto: Válvula de control de bomba / Válvula de retención activa rápida
• Accionamiento: Operada hidráulicamente, accionada por diafragma; control eléctrico para señales de mando
• Actuador: Actuador unitizado de doble cámara, desmontable como unidad, mantenimiento en línea
• Cuerpo: Patrón oblicuo tipo globo, diseño hidrodinámico para paso de flujo sin obstrucciones y alto Cv/Kv
• Función de retención: Muelle integrado, sustituyendo la válvula de retención de la línea con cierre mecánico de seguridad
• Estanqueidad: Hermética antigoteo
• Atributos de diseño: Resistente a manipulaciones, apta para aplicaciones mineras e industriales
• Opciones: Retención de flujo independiente (2S), apertura/cierre totalmente motorizados (opción B), otras opciones modulares
• Aplicación típica: Previene golpes de ariete aislando la bomba durante el arranque/parada
