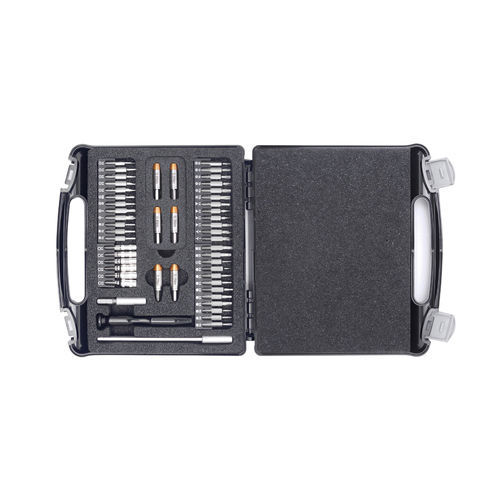

Set de puntas para destornillador torx 4-970

para tornillos de seis lóbulospara tornillos de cabeza cuadradade estrella

Juego de puntas con adaptadores de par y un juego completo de puntas C4 para aplicaciones de bajo par que requieren precisión. El kit convierte una punta C4 de 4 mm y un portapuntas en una herramienta con límite de par y se suministra en un estuche plástico con espuma interior.

Área de aplicación
Convierta su punta C4 de 4 mm y un portapuntas en una herramienta de par precisa. Estos valores pequeños de par están preajustados en el adaptador y pueden montarse entre cualquier herramienta de sujección estándar y una punta. El clic audible indica cuando se alcanza el par preajustado. El adaptador no puede sobreapretarse. Al aflojar el tornillo no se produce desbloqueo de par (debido al eje interior bloqueado), por lo que no se requiere herramienta de desbloqueo adicional (aprox. 30% más de par al aflojar). El adaptador está pensado principalmente para uso manual. En combinación con herramientas eléctricas se recomienda una velocidad máxima de 100 rpm con repetición mínima de clics.

Descripción técnica
Los adaptadores están probados según DIN EN ISO 6789 (herramientas de apriete manuales con control de par) y alcanzan una tolerancia de ±10% durante al menos 20.000 clics. El valor de par debe comprobarlo regularmente el usuario con un medidor de par. El adaptador funciona bloqueando el trinquete en el casquillo. El sistema patentado consiste en un eje interior hueco y un cilindro amortiguador; cuando el par aplicado supera el valor preajustado, el eje interior queda inactivo y la tensión continua sobre el tornillo deja de aumentar.

Información general
Los adaptadores de par se utilizan con frecuencia como solución completa para trabajos en equipos electrónicos, sistemas de cambio rápido, estaciones robóticas, aeronáutica, entornos médicos o cualquier banco de trabajo donde se precise un par bajo y exacto.

Contenido

• 4-971 adaptador de par 0,1 Nm para puntas 4 mm
• 4-972 adaptador de par 0,2 Nm para puntas 4 mm
• 4-973 adaptador de par 0,3 Nm para puntas 4 mm
• 4-974 adaptador de par 0,4 Nm para puntas 4 mm
• 4-975 adaptador de par 0,5 Nm para puntas 4 mm
• 4-976 adaptador de par 0,6 Nm para puntas 4 mm
• 6-340-3 Juego de puntas C4 42 piezas, compuesto por:
  • Ranura: 1.0-1.5-2.0-2.5-3.0
  • Cruz: PH000-PH00-PH0-PH1
  • Torx: T3-T4-T5-T6-T7-T8-T9-T10-T15
  • Hexagonal: 0.9-1.3-1.5-2.0-2.5-3.0
  • Llave: 2.5-3.0-3.5-4.0-4.5-5.0
  • Triángulo: 1.6-2.0-2.2-2.3
  • Cuadrado: S0-S1
  • Pentalobe: P2-P5-P6
  • Expulsor SIM
  • Tri-Point: 0-1
• 6-340-2 extensión de punta para bits hex 4 mm (5/32 pulg)
• 6-340-1 portapuntas ESD disipativo para bits hex 4 mm (5/32 pulg)
• 4-564 adaptador de puntas 1/4 a 4 mm, longitud 42,5 mm

Características / especificaciones técnicas

• Código / modelo: 4-970
• Número de piezas: 51 piezas (6 adaptadores de par + set C4 de 42 piezas + accesorios)
• Rango de par (adaptadores): 0,1 Nm, 0,2 Nm, 0,3 Nm, 0,4 Nm, 0,5 Nm, 0,6 Nm (valores preajustados)
• Tolerancia: ±10% (certificado de fábrica disponible a petición)
• Prueba / durabilidad: probado según DIN EN ISO 6789; tolerancia ±10% durante al menos 20.000 clics
• Dimensiones del adaptador: Ø 8 mm, longitud 22 mm (sin vástago)
• Accionamiento / portaherramientas: vástago hexagonal 4,0 mm; porta-bits magnético 4,0 mm
• Extensión: extensión de aluminio con portabits 4 mm
• Mango: mango ESD, disipativo (10^6 a 10^9 ohmios)
• Materiales: acero inoxidable y acero para herramienta de alta calidad (adaptadores / puntas)
• Estuche: estuche de plástico con inserto de espuma
• Medidas (estuche): 175 x 160 x 45 mm
• Peso (kit): 427 g
• Uso con herramientas eléctricas: velocidad máx. recomendada 100 rpm (se requiere repetición mínima de clics)
