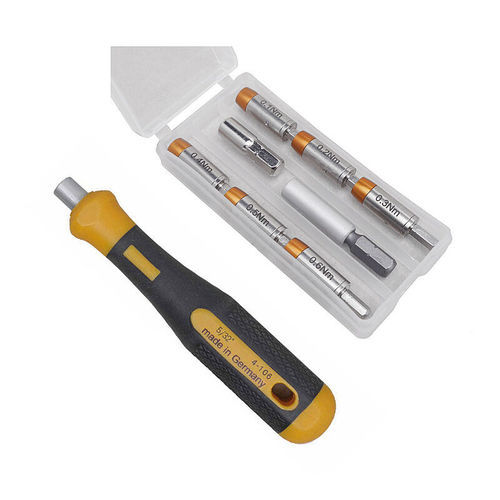

Limitador de par mecánico 4-970-G

de friccióncon función de embraguede acero

El juego de adaptadores de par de 9 piezas (4-970-G) ofrece adaptadores con par preajustado de 0,1 a 0,6 Nm para puntas de 4 mm, permitiendo un control preciso del par en trabajos manuales y aplicaciones con herramientas eléctricas a baja velocidad. El set incluye adaptadores, adaptadores de puntas y portapuntas, entregados en una caja quadro de plástico para almacenaje y transporte seguro.

Características clave

• Parés preajustados, contenido: ver lista de piezas. Tolerancia ±10% (certificado de fábrica bajo petición)
• Diámetro del cuerpo del adaptador Ø 8 mm, longitud 22 mm (sin vástago)
• Vástago hex. 1/4 pulg. — con herramientas eléctricas limitar la velocidad máxima a 100 rpm
• Portapunta magnético 4,0 mm
• Material: acero aleado, dureza HRC 43–48
• Incluye 2 adaptadores de punta 1/4" a 4 mm en caja quadro de plástico
• 1 portapunta de aluminio, 1 portapunta de acero cromado
• Embalado en caja quadro de plástico (91 x 43 x 15 mm)
• Peso (set): 108 g

Contenido

• 4-971 adaptador de par 0,1 Nm para puntas 4 mm
• 4-972 adaptador de par 0,2 Nm para puntas 4 mm
• 4-973 adaptador de par 0,3 Nm para puntas 4 mm
• 4-974 adaptador de par 0,4 Nm para puntas 4 mm
• 4-975 adaptador de par 0,5 Nm para puntas 4 mm
• 4-976 adaptador de par 0,6 Nm para puntas 4 mm
• 4-564 adaptador de punta 1/4" a 4 mm, longitud 42,5 mm
• 4-566 adaptador de punta 1/4" a 4 mm, longitud 25 mm

Área de aplicación
Convierta una punta C4 de 4 mm y un portapuntas en una herramienta de par precisa. Los adaptadores están diseñados para aplicaciones que requieren pares pequeños preajustados (electrónica, sistemas de cambio rápido, estaciones robotizadas, aeroespacial, médico y trabajos de banco). El clic indica cuando se alcanza el par preajustado y evita el apriete excesivo. Al aflojar tornillos no hay desbloqueo de par (resultado: aproximadamente 30% más de par al aflojar). Principalmente apto para uso manual; con herramientas eléctricas limitar a 100 rpm y evitar repeticiones frecuentes del clic.

Descripción técnica
Los adaptadores están probados según DIN EN ISO 6789 (herramientas de apriete manual) y especificados con una tolerancia de ±10% para al menos 20 000 clics. El usuario debe verificar periódicamente los valores de par con un medidor de par. Principio de funcionamiento: el par se limita bloqueando la carraca en el casquillo. El sistema patentado consiste en un eje hueco y un cilindro amortiguador; el eje central mueve la carraca móvil y el cilindro amortiguador, con una ranura, permite que el casquillo espaciador deslice sobre el eje central. Cuando el par aplicado supera el valor preajustado, el eje central queda inactivo, evitando cualquier aumento continuo de tensión y manteniendo el par preajustado.

Especificaciones técnicas

• Modelo: 4-970-G
• Marca: Bernstein
• Número de piezas en el set: 9
• Rango de par: 0,1–0,6 Nm (valores preajustados según contenido)
• Diámetro adaptador (cuerpo): Ø 8 mm; longitud adaptador (sin vástago): 22 mm
• Vástago: hex. 1/4 pulg.
• Diámetro portapunta: 4,0 mm (magnético)
• Material: acero aleado, dureza HRC 43–48
• Embalaje: caja quadro de plástico (91 x 43 x 15 mm)
• Peso (set): 108 g
• Norma y durabilidad: DIN EN ISO 6789, tolerancia ±10% garantizada para al menos 20 000 clics
• Nota de uso: uso principalmente manual; con herramientas eléctricas limitar a 100 rpm y evitar repeticiones frecuentes del clic; verificar periódicamente los valores de par con un medidor
