Adaptador de eje 4-970-KSB

de acerode aluminiode plástico

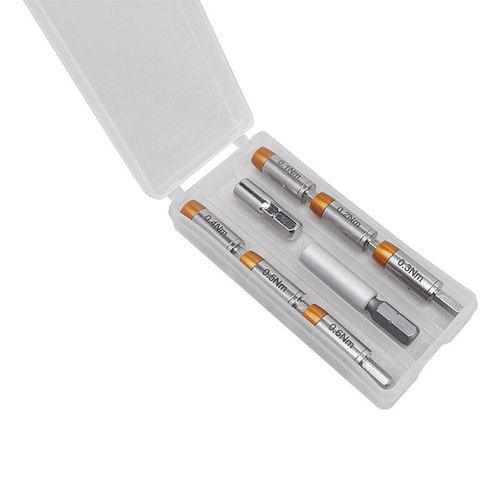

Juego compacto de adaptadores de par preajustados para puntas 4 mm (C4), que abarca valores de par pequeños de 0,1 a 0,6 Nm y se suministra con dos adaptadores de punta en una caja de plástico quadro. Los adaptadores hacen clic cuando se alcanza el par preajustado y están destinados principalmente al uso manual; el uso con herramientas eléctricas se limita a baja velocidad (máx. 100 rpm) para evitar clics repetidos.

Contenido

• 4-971 adaptador de par 0,1 Nm para puntas 4 mm
• 4-972 adaptador de par 0,2 Nm para puntas 4 mm
• 4-973 adaptador de par 0,3 Nm para puntas 4 mm
• 4-974 adaptador de par 0,4 Nm para puntas 4 mm
• 4-975 adaptador de par 0,5 Nm para puntas 4 mm
• 4-976 adaptador de par 0,6 Nm para puntas 4 mm
• 4-564 adaptador de punta 1/4" a 4 mm, longitud 42,5 mm
• 4-566 adaptador de punta 1/4" a 4 mm, longitud 25 mm

Ámbito de aplicación
Convierta una punta 4 mm C4 y un portapuntas en una herramienta de par de precisión. Adecuado cuando se requieren ajustes de par pequeños y precisos (electrónica, sistemas de cambio rápido, estaciones robotizadas, aeroespacial, dispositivos médicos, aplicaciones de banco de trabajo). El adaptador evita el apriete excesivo; al aflojar un tornillo no se produce desbloqueo de par (eje central bloqueado).

Descripción técnica
Los adaptadores están probados según DIN EN ISO 6789 (herramientas de apriete manuales) y garantizan una tolerancia de ±10% durante al menos 20.000 clics. El mecanismo utiliza un eje central hueco, un cilindro amortiguador y una trinquete móvil: cuando el par aplicado supera el par preajustado, el eje central queda inactivo y un clic indica que se ha alcanzado el límite de par. El par debe comprobarse regularmente con un medidor de par.

Información general
Los adaptadores de par se utilizan comúnmente como solución compacta para el control preciso del par en muchas industrias y puestos de trabajo.

Características / especificaciones técnicas

• Modelo / serie: KSB (denominación del set: 4-970-KSB)
• Valores de par preajustados en el set: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 Nm
• Tolerancia: ±10% (certificado de fábrica a solicitud)
• Diámetro del adaptador: Ø 8 mm
• Longitud del adaptador (sin vástago): 22 mm
• Vástago: hex 1/4 pulg.
• Sujeción magnética para puntas: 4,0 mm
• Adaptadores de punta incluidos: 1/4" a 4 mm (longitudes 42,5 mm y 25 mm)
• Portapuntas en el set: portapunta de aluminio 1-bit y portapunta de acero cromado 1-bit
• Material: acero aleado, HRC 43–48
• Embalaje: caja plástico quadro, dimensiones 91 x 43 x 15 mm
• Peso (set): 70 g
• Norma de ensayo: DIN EN ISO 6789
• Velocidad máx. recomendada con herramientas eléctricas: 100 rpm (usar con repetición mínima de clics)
