Mordaza de máquina 9-205

manualde tornillode precisión

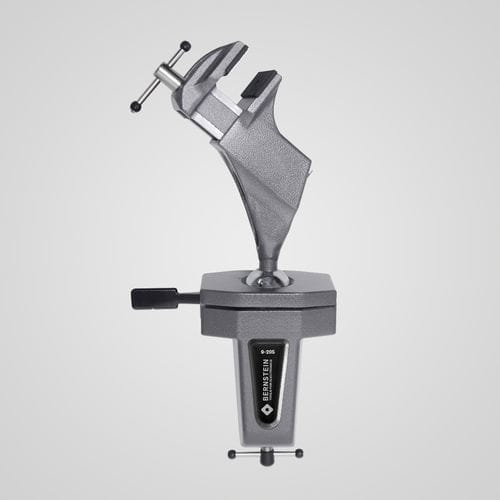

El tornillo de banco de articulación esférica 9-205 SPANNFIX es una prensa compacta y de precisión para fijación por apriete en bancada, que ofrece rotación de 360° y bloqueo continuo para un posicionamiento flexible de las piezas. Está diseñado para su montaje en mesa y para posturas de trabajo ergonómicas en operaciones de taladrado, serrado, rectificado, fresado y corte.

Características

• Articulación esférica de precisión, 360° giratoria con bloqueo continuo y accionamiento de liberación rápida
• Producto de calidad Made in Germany
• Base de apriete para tablero de mesa de hasta 80 mm de espesor
• Mordazas de plástico de 50 mm con agarre (prensa pequeña)
• Anchura de sujeción 70 mm; profundidad 38 mm; fuerza de sujeción aprox. 1470 N
• Inclinación ±45°
• Cuerpo de aluminio fundido, pintado con polvo, gris oscuro metálico; piezas de acero cromadas y resistentes a la corrosión
• Repuestos: mordazas, artículo 9-900-E50 (par)
• Dimensiones aprox. 310 x 170 x 75 mm; peso aprox. 1450 g

Aplicaciones / información adicional

• Una ligera presión de palanca permite alinear de forma continua la pieza sujeta en cualquier posición de trabajo práctica
• El ajuste individual de la altura de trabajo ofrece una postura ergonómica para trabajos de pie (taladrado, serrado, rectificado, fresado, corte, etc.)
• Mordazas intercambiables: mordazas de plástico de 50 mm para la prensa pequeña y mordazas de acero de 100 mm para la prensa grande
• Mordazas protectoras disponibles con recubrimientos de fieltro, cuero, corcho o caucho para evitar arañazos en piezas sensibles
• Mordazas de aluminio con prismas aptas para sujetar tubos; anchuras de mordaza disponibles de 50 a 150 mm
• La base atornillable se puede fijar a bancos de trabajo, mesas o placas base mediante cuatro orificios pasantes de 9 mm

Especificaciones técnicas

• Par máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm
• Base de apriete: adecuada para grosor de tablero de hasta 80 mm
• Materiales: piezas de aluminio fundido pintadas con polvo; piezas de acero cromadas y resistentes a la corrosión
• Tornillo de ajuste en el asiento inferior de la bola para regular el movimiento de flojo a muy firme
• Para piezas con requisitos de seguridad: las fuerzas de sujeción dependen de la aplicación y las condiciones físicas (los resultados de laboratorio pueden variar en otros entornos)
