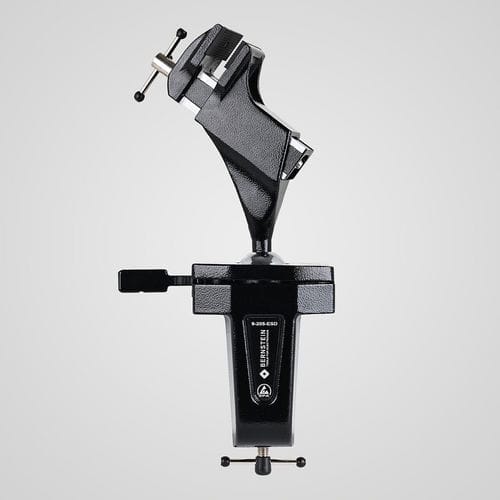

Mordaza de máquina 9-205-ESD

manualcon mordazas intercambiablesde tornillo

La mordaza articulada ESD SPANNFIX es una mordaza esférica disipativa y giratoria, diseñada para un apriete seguro en bancos de trabajo y su uso en áreas protegidas electrostáticamente (ESD). Ofrece bloqueo continuo y liberación rápida para un posicionamiento ergonómico de las piezas.

Características

• Articulación de precisión giratoria 360°, bloqueo continuo, liberación rápida
• Para sujeción en banco de trabajo (espesor de la mesa máx. 80 mm)
• Mordazas plásticas ESD de 50 mm con agarre (mordazas pequeñas estándar)
• Ancho de apriete 70 mm, profundidad de apriete 38 mm, presión de apriete 1470 N
• Ángulo de inclinación ±45°
• Repuestos: mordazas, artículo 9-900-E50-ESD (par)
• Aluminio fundido con recubrimiento en polvo ESD negro, disipativo 10^7 a 10^8 Ω
• Dimensiones aprox. 310 x 170 x 75 mm
• Peso aprox. 1450 g

Área de aplicación
Una ligera presión de palanca es suficiente para alinear la pieza sujeta de manera continua en cualquier posición de trabajo razonable. El ajuste individual de la altura de trabajo proporciona una postura ergonómica para trabajos de pie (taladrado, corte con sierra, rectificado, fresado, corte, etc.). Hay mordazas intercambiables disponibles (mordazas plásticas de 50 mm para la mordaza pequeña, mordazas de acero de 100 mm para la mordaza grande). Hay mordazas de protección para piezas sensibles en fieltro, cuero, corcho y caucho. Las mordazas con prisma (aluminio) son adecuadas para sujetar tubos. Las anchuras de mordaza están disponibles de 50 a 150 mm. El sistema de sujeción por tornillo puede conectarse a bancos de trabajo, mesas y placas base mediante cuatro orificios pasantes de 9 mm.

Descripción técnica
Par máximo: bola Ø 40 mm aprox. 24 Nm, bola Ø 60 mm aprox. 100 Nm. Las versiones ESD son disipativas (10^7 a 10^8 Ω) y aptas para áreas protegidas contra descargas electrostáticas (EPA). Las secciones de la base pueden conectarse a un punto de puesta a tierra mediante un pulsador de 10 mm. Las piezas de aluminio fundido están recubiertas en polvo; las piezas de acero están cromadas y son inoxidables. El movimiento de la bola puede ajustarse mediante un tornillo de ajuste en la base inferior de la bola (de suelto a muy firme). Para piezas críticas en seguridad, las fuerzas de sujeción dependen de la aplicación específica y de las condiciones físicas y pueden diferir de las pruebas de laboratorio.

Especificaciones técnicas

• Número de artículo: 9-205-ESD
• Denominación comercial: SPANNFIX
• Marca: Bernstein
• Ancho de apriete: 70 mm
• Profundidad de apriete: 38 mm
• Presión de apriete: 1470 N
• Mordazas (pequeñas estándar): mordazas plásticas ESD de 50 mm con agarre
• Mordazas de repuesto (par): artículo 9-900-E50-ESD
• Inclinación: ±45°
• Rotación: 360° (bloqueo continuo)
• Espesor de mesa para fijación: máx. 80 mm
• Par máximo: bola Ø40 mm ≈ 24 Nm; bola Ø60 mm ≈ 100 Nm
• Resistencia disipativa ESD: 10^7 a 10^8 Ω (apto EPA)
• Materiales y acabado: aluminio fundido con recubrimiento en polvo ESD negro; piezas de acero cromadas
• Puesta a tierra: secciones de la base conectables mediante pulsador 10 mm
• Dimensiones (aprox.): 310 x 170 x 75 mm
• Peso (aprox.): 1450 g
