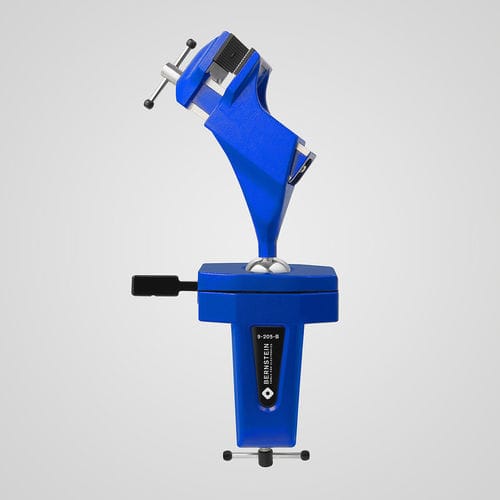

Mordaza de máquina 9-205-B

manualcon mordazas intercambiablesde tornillo

La prensa con rótula SPANNFIX es una cabeza de tornillo de banco de precisión giratoria 360° diseñada para un apriete flexible y posiciones de trabajo ergonómicas. Ofrece bloqueo continuo, construcción robusta en aluminio fundido y está fabricada en Alemania.

Características

• Rótula de precisión giratoria 360°, cierre rápido con bloqueo continuo
• Producto de calidad Fabricado en Alemania
• Para sujeción en banco de trabajo (espesor de mesa máx. 80 mm)
• Mordazas de plástico 50 mm con agarre
• Ancho de apriete 70 mm, profundidad 38 mm, fuerza de apriete 1470 N
• Ángulo de inclinación +/- 45°
• Aluminio fundido, pintado en polvo, azul (RAL 5005)
• Repuestos: mordazas, artículo 9-900-E50 (par)
• Dimensiones aprox. 310 x 170 x 75 mm
• Peso 1450 g

Ámbito de aplicación
Una ligera presión de palanca es suficiente para alinear la pieza sujeta de forma continua en cualquier posición de trabajo razonable, permitiendo un trabajo ergonómico de pie (taladrado, aserrado, rectificado, fresado, corte, etc.). Mordazas intercambiables: la prensa pequeña utiliza mordazas de plástico de 50 mm; la prensa grande utiliza mordazas de acero de 100 mm. Mordazas protectoras para piezas sensibles disponibles en fieltro, cuero, corcho y caucho. Mordazas con prismas de aluminio son adecuadas para sujetar tubos; anchos de mordaza disponibles de 50 a 150 mm. La fijación por apriete atornillable puede conectarse a bancos de trabajo, mesas y placas base mediante cuatro orificios pasantes de 9 mm.

Descripción técnica
Par máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm. Las piezas de aluminio fundido están pintadas en polvo; las piezas de acero están cromadas y son resistentes a la corrosión. El tornillo de ajuste en la base inferior de la bola permite regular el movimiento de la bola de suelto a muy firme. Nota: las fuerzas de sujeción pueden variar según la aplicación específica y las condiciones físicas.

Información general
La prensa de rótula BERNSTEIN cuenta con una cabeza de articulación de ajuste continuo que puede girar 360° e inclinarse +/- 45°. La parte superior de la prensa puede inclinarse en cualquier dirección para permitir trabajos delante o encima de la mesa. Con un simple movimiento de palanca, la cabeza de la prensa se afloja en la casquillo cónico, se alinea y se vuelve a apretar.

Especificaciones técnicas

• Número de artículo: 9-205-B
• Nombre comercial: SPANNFIX
• Par máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm
• Materiales: aluminio fundido (pintado en polvo, azul RAL 5005); piezas de acero cromadas, resistentes a la corrosión
• Tornillo de ajuste: movimiento ajustable de suelto a muy firme en la base inferior de la bola
• Mordazas intercambiables: pequeña 50 mm plástico; grande 100 mm acero; mordazas protectoras en fieltro, cuero, corcho, caucho; mordazas prismáticas de aluminio para tubos; anchos de mordaza 50–150 mm
• Fijación de la prensa: abrazadera atornillable; puede conectarse mediante cuatro orificios pasantes Ø 9 mm
