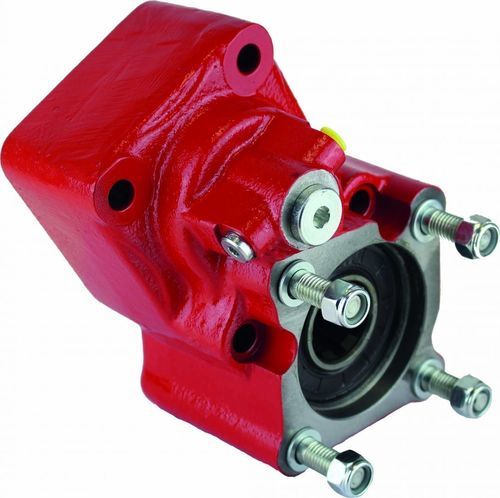

Toma de fuerza para altas cargas 102K_03

Descripción
Toma de fuerza trasera 102K_03 para montaje posterior con un quinto perno de soporte adicional para mejorar el apoyo de bombas pesadas (compatible con ZF Ecosplit, Astronic y TraXon) mediante bridas integradas. Accionamiento neumático; salida de bomba ISO 4 tornillos rotativa; rotación de la bomba en sentido horario.

Relación interna y rendimiento
Relación interna | 1: 1,8 | 1: 1,5 | 1: 1,3
Par máximo (continuo) | 350 | 400 | 450
Par máximo (intermitente) | 490 | 560 | 630
Potencia (1000 r.p.m.) | 75 C.V // 56 kW | 85 C.V // 64 kW | 96 C.V // 72 kW

Anexo 1 — Ejemplos caja de cambios a PTO
Ejemplos seleccionados: CAJA S5-50: 5.30 -> 1,175; 5.50 -> 1,107; 6.20 -> 0,981; 6.61 -> 0,918; 8.02 -> 0,76. CAJA S6-65: 6.37 -> 1,17; 6.70 -> 1,116; 7.40 -> 1,012; 9.00 -> 0,832. Hay más combinaciones S6 y GV/GPA en las tablas completas.

Anexo 2 — Ejemplos caja de cambios a PTO
Juego alternativo (seleccionado): S5-50: 5.30 -> 1: 0,979; 5.50 -> 1: 0,923; 6.20 -> 1: 0,818; 6.61 -> 1: 0,765; 8.02 -> 1: 0,633. S6-65: 6.37 -> 1: 0,975; 6.70 -> 1: 0,93; 7.40 -> 1: 0,843; 9.00 -> 1: 0,693. Consulte las tablas completas para todas las variantes.

Anexo 3 — Ejemplos caja de cambios a PTO
Tercer juego (seleccionado): S5-50: 5.30 -> 1: 0,849; 5.50 -> 1: 0,800; 6.20 -> 1: 0,709; 6.61 -> 1: 0,663; 8.02 -> 1: 0,549. Existen más ejemplos para series S6 y combinaciones GV/GPA en la documentación.

Notas y tablas adicionales
La página del producto incluye tablas extensas de relaciones caja/PTO para múltiples modelos de cajas (S5-50, S5-90GP, S6-65, S6-66, S6-70, S6-75, S6-80, S6-90 y subvariantes). Las tablas muestran valores high/normal/low y combinaciones específicas (por ejemplo con códigos GV/GPA) para seleccionar la relación PTO adecuada según la configuración de la caja.

Especificaciones técnicas

• Posición de montaje: Trasera
• Rotación de la bomba: Horaria
• Peso (Kg): 11,45
• Códigos antiguos: 1029002, 1029102, 1029202, 1029003, 1029103, 1029203
• Ejemplos de cajas listadas: S5-50 (5.30, 5.50, 6.20, 6.61, 8.02), S5-90GP, S6-65 (6.37, 6.70), S6-70 (6.8, 7.36, 7.92, 9.03), S6-80, S6-90 y variantes
• Nota A: Conexión de aire, rosca 1/8" BSP
• Nota B: Rotación (referencia)
• Nota C: Tapón de vaciado de aceite
• Nota D: Interruptor de paso (9024999)
• Nota E: Presostato P/N 100070018
• Interfaz de bomba: Salida de bomba ISO 4 tornillos rotativa (bridas integradas para bombas pesadas)
