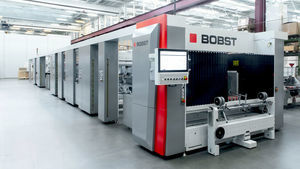

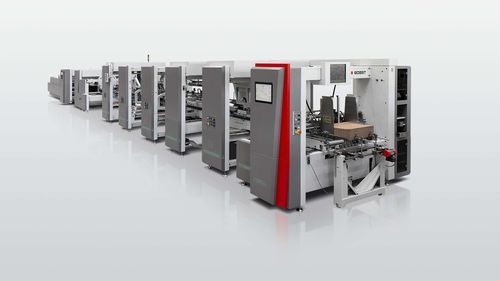

Máquina plegadora cartón EXPERTFOLD series

para papelautomáticade alimentación de piezas troqueladas

Versatilidad y control
Independientemente del tipo de cartón ondulado o cajas litolaminadas que produzca, EXPERTFOLD 106 | 145 | 165 | 215 está diseñado para ofrecer un control completo durante el proceso de plegado. Alimentación avanzada, preabertura precisa y un proceso de plegado que minimiza el fishtailing y las separaciones garantizan alta productividad y un acabado de calidad. Con capacidades straightline, crash-lock, 4 y 6 esquinas y tiempos de ajuste reducidos, la gama EXPERTFOLD ofrece la flexibilidad necesaria para gestionar una amplia variedad de formatos de caja.

Beneficios clave

• Plegado único
  • Plegado altamente preciso y constante, minimizando fishtailing y huecos
  • Plegado extremadamente suave y preciso
  • Expulsión automática de cajas no estándar
• Fácil manejo para mayor tiempo operativo
  • Ajuste MATIC y control remoto para reducir el tiempo de preparación
  • Manipulación sencilla y acceso sin obstáculos para cambios más rápidos
  • El alimentador se ajusta en aproximadamente el 25% del tiempo de alimentadores comparables
• Alta configurabilidad
  • Diseño modular para gran flexibilidad y versatilidad
  • Apto para todo tipo de cartón ondulado y cajas litolaminadas
  • Permite ejecutar una amplia gama de variantes de cajas

Especificaciones del producto (tabla)
Materiales procesados: Cartón — máx. 800 g/m2 (según propiedades del material)
Tipos de flauta: A, B, C, E, F, N, EF
Capacidad - Velocidad: 20-250 m/min
Dimensiones - Longitud: 20,20 / 23,80 m (ejemplos)
Dimensiones - Anchura: 2,70 / 3,00 m (ejemplos)
Dimensiones - Altura: 2,07 m (ejemplo)

Características

• Accufeed
  • Alineador de planchas integrado que garantiza calidad de plegado constante
  • Alineación a la izquierda o a la derecha
  • Alimenta todo tipo de materiales
  • Bloqueo neumático en las rampas de alimentación para reducir tiempos de ajuste y mejorar la ergonomía
  • Alineador opcional automatizado con gestión de trabajos y recetas para reducir el tiempo de puesta a punto del alimentador
• Dispositivos 4 y 6 esquinas
  • Maneja una amplia gama de tipos de cajas
  • Plegado de alta velocidad y alta calidad con trayectoria de gancho modulada
  • Fácil ajuste con ganchos rotativos controlados electrónicamente
  • Marco inclinable que se adapta al tamaño de las solapas
  • Control SPHERE que permite guardar y recuperar ajustes
• Transferencia y entrega
  • Accionamiento independiente para control total del flujo de cajas
  • ACCUSQUARE para un alineado perfecto de cada caja
  • Tensión de banda y altura ajustable para un flujo de cajas consistente
  • Transportadores de transferencia ajustables para un ajuste más rápido
  • Regulador de flujo de cajas para intervalos precisos y funcionamiento más rápido
  • Centrado automático del delantal para mejorar la calidad de las cajas encoladas
• Preabridor
  • Preabridor de alta velocidad y ángulo variable con módulo extra largo
  • Asegura una apertura fiable de las piezas
  • Dispositivo de elevación para una puesta a punto rápida
  • Cintas inferiores extra anchas y cintas superiores accionadas para transporte regular de materiales pesados
• Plegado
  • Dispositivo de alivio de la línea de plegado para un plegado más natural, suave y preciso
  • Dispositivo de control de la línea para garantizar un plegado perfecto
  • Sección de plegado de 5 m para minimizar huecos y fishtailing
  • Cintas superiores accionadas para transporte constante
  • Cintas de plegado opcionales y transportador central reforzado para manejar piezas más grandes/pesadas
• HMI SPHERE
  • Controla todas las funciones de la máquina
  • Hasta dos pantallas táctiles HD a color de 15"
  • Guía paso a paso para la configuración del trabajo
  • Todos los ajustes aparecen en una pantalla para una navegación intuitiva
  • Compatible con la plataforma BOBST Connect
  • Permite guardar hasta 5.000 ajustes de trabajo
• Módulo crash-lock
  • Marcos elevadores motorizados para ajustes rápidos
  • Configuración rápida para tiempos de makeready cortos
  • Preabre cajas grandes y deja espacio para dispositivos adicionales
• Accueject
  • Dispositivo de control de calidad capaz de expulsar una sola caja defectuosa
  • Expulsa automáticamente cajas no estándar hasta 35 mm de grosor a plena velocidad
  • Reduce desperdicio y costes de producción
• Ergonomía
  • Accesibilidad máxima para ajustes rápidos y control directo del proceso
  • Paneles de mando adicionales en cada etapa para reducir el tiempo de cambio
  • Ajuste MATIC y control remoto para makeready rápidos
  • Visión general de la producción con indicación LED del estado de la máquina y monitorización por vídeo
  • Barreras luminosas de seguridad para protección del operario
• Gestión de trabajos y recetas
  • Conecta HMI SPHERE vía BOBST Connect con el back office para gestionar recetas de trabajo en remoto
  • Permite descargar recetas a las líneas de producción para aumentar la disponibilidad y la consistencia
  • Proporciona seguimiento en tiempo real del progreso de la producción de embalajes
• Monitorización y gestión
  • Monitorización del equipo y gestión del rendimiento que ofrecen informes e información sobre productividad y calidad
  • Monitorización energética para controlar el consumo de aire y electricidad e identificar ahorros

Especificaciones técnicas

• Serie: EXPERTFOLD (modelos: 106, 145, 165, 215)
• Materiales procesados: Cartón — máx. 800 g/m2 (según propiedades del material)
• Tipos de flauta compatibles: A, B, C, E, F, N, EF
• Rango de velocidad: 20-250 m/min
• Dimensiones (ejemplos): Longitud aprox. 20,20 / 23,80 m; Anchura aprox. 2,70 / 3,00 m; Altura aprox. 2,07 m
• Módulos/opciones clave: alinear ACCUF EED, módulos 4 y 6 esquinas, módulo crash-lock, preabridor, ACCUSQUARE, ACCUEJECT, POLYVACUUM y GYROBOX (opciones e‑commerce), HMI SPHERE con gestión jobs/recetas
